Замена экрана Drift HD 720 LCD

Если ваше устройство, кажется, включается, но экран ничего не отображает, вы можете устранить проблему, заменив экран.

Шаг 1

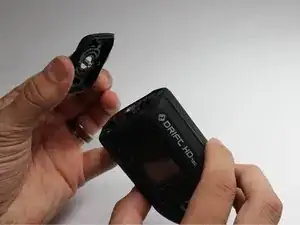

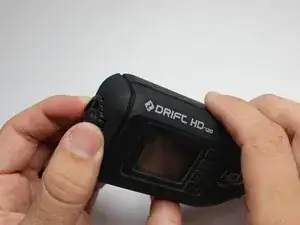

Открутите заднюю крышку против часовой стрелки, пока она не снимется.

Нажмите черный язычок батареи рядом с батареей, чтобы достать её.

Удалите батарею.

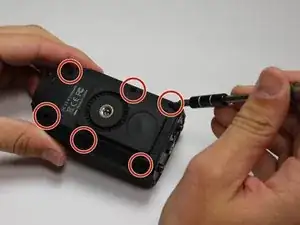

Удалите шесть винтов с головкой Philips длиной 8 мм с внешнего корпуса с помощью отвертки J0.

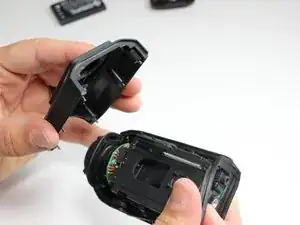

Снимите заднюю крышку с корпуса камеры.

Осторожно извлеките корпус батареи из корпуса камеры.

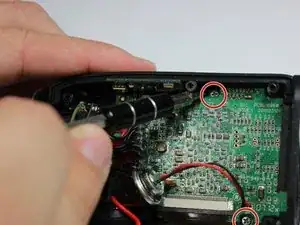

Используйте отвертку J0, чтобы удалить два винта с головкой Philips длиной 6 мм с материнской платы.

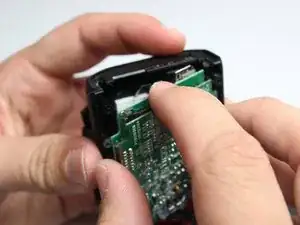

Удалите материнскую плату (зеленую) из переднего корпуса.

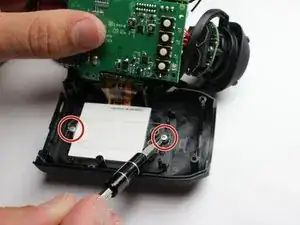

Используйте винты J0, чтобы удалить два винта с головкой Philips длиной 5 мм с пластикового кронштейна, удерживающего LCD на месте.

Удалите экран LCD из передней панели.

Сдвиньте черную планку к экрану LCD, чтобы извлечь экран из слота.

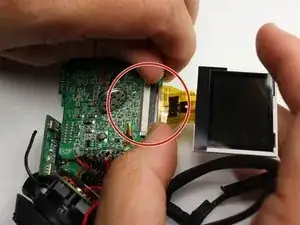

Удалите LCD с материнской платы.

Чтобы собрать устройство, выполняйте эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
