Замена монтажного элемента Contour Roam2
Если крепление для штатива стало пропускать резьбу или слоты, в которые вставляются пластиковые крепления, следуйте этому руководству, чтобы заменить монтажный элемент вашего Contour Roam2.
Шаг 1

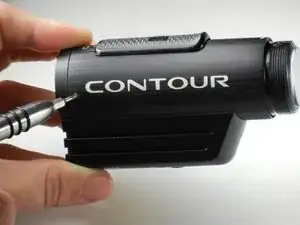

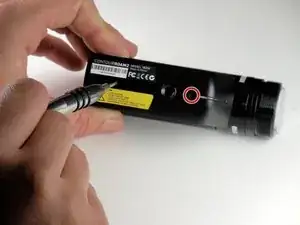

С помощью отвертки с крестообразным жалом (PH000) найдите и удалите винт 4.45 мм рядом с графикой под углом 180 градусов на металлическом кольце.
Винты в камере очень маленькие и легко повреждаются. Приложите постоянное усилие при удалении винтов.
Шаг 2

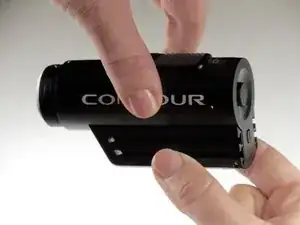

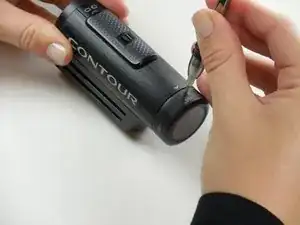

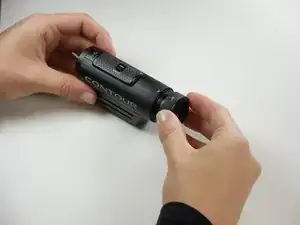

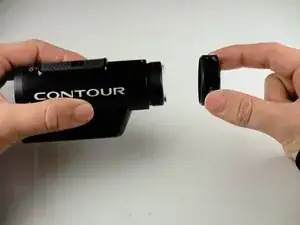

Поверните металлическое кольцо против часовой стрелки, пока его полностью не снимите.
Шаг 3

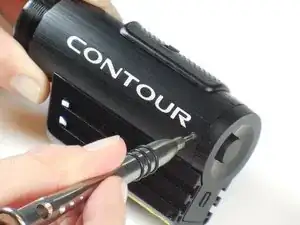

С помощью отвертки с крестообразным жалом (PH000) удалите два винта по 4.46 мм с каждой стороны рядом с задней частью камеры.
Шаг 4

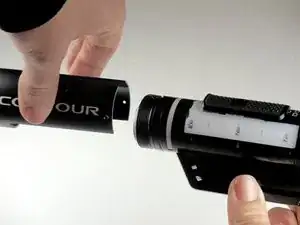

Возьмите камеру с обеих сторон и сдвиньте наружный корпус вперед, пока он полностью не снимется.
Шаг 5

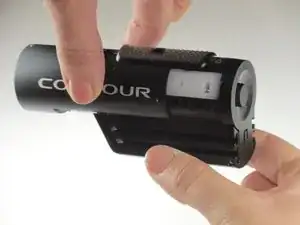

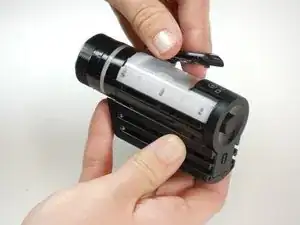

Поднимите слайдер записи.
Слайдер записи должен легко выниматься независимо от положения (вперед или назад).
Шаг 6

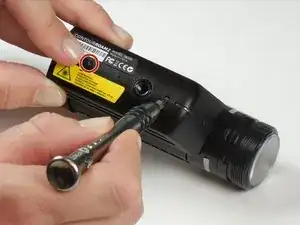

С помощью отвертки с крестообразным жалом (PH000) удалите два винта по 3.82 мм на дне монтажного элемента рядом с креплением для штатива.
Винты в камере очень маленькие и легко повреждаются. Приложите постоянное усилие при удалении винтов.
Шаг 7

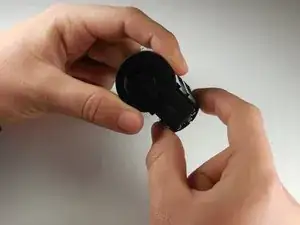

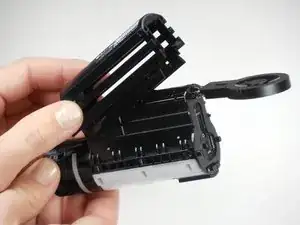

Откройте заднюю дверцу, используя большой и указательный пальцы с обеих сторон задней дверцы, и потяните вверх.
Шаг 8

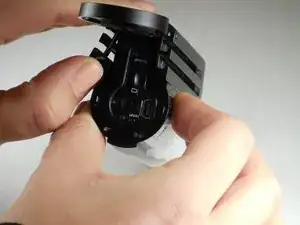

С помощью большого пальца отведите боковые стороны наружу на задней части монтажного элемента.
Это ослабит монтажный элемент для удаления на следующем шаге.
Боковины могут быть трудно вывести наружу. Использование плоского инструмента, такого как металлическая лопатка, может помочь, если ваш палец недостаточен.
Шаг 9

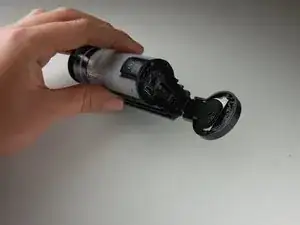

Снимите и замените монтажный элемент.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
