Замена блока объектива Contour Roam2

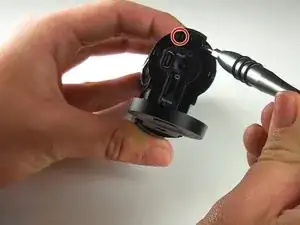

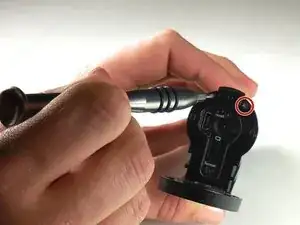

Используя крестообразную отвёртку (PH000), найдите и выкрутите винт 4.45 мм (0.175 дюйма) возле графического обозначения 180 градусов на металлическом кольце.

Винты в камере очень маленькие и легко срываются. При откручивании прикладывайте равномерное давление.

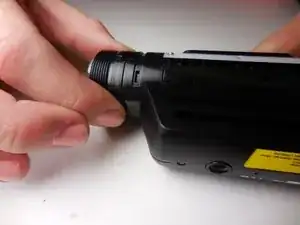

Поверните металлическое кольцо против часовой стрелки, пока оно полностью не снимется.

Используя крестообразную отвёртку (PH000), выкрутите по два винта 4.46 мм (0.175 дюйма) с каждой стороны, возле задней части камеры.

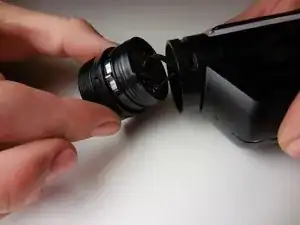

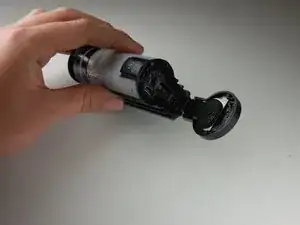

Возьмите камеру за обе стороны и сдвиньте внешнюю оболочку вперёд, пока она полностью не снимется.

Поднимите ползунок записи.

Ползунок записи должен легко выниматься независимо от его положения (вперед или назад).

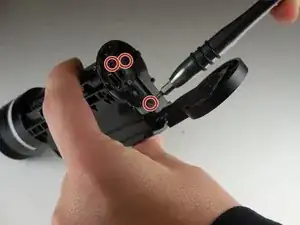

Используя крестообразную отвёртку (PH000), выкрутите два винта 3.82 мм (0.150 дюйма) на нижней части монтажной детали рядом с отверстием для штативного винта.

Винты в камере очень маленькие и легко срываются. При откручивании прикладывайте равномерное давление.

Откройте заднюю дверцу, зажав её сбоку большим и указательным пальцами, и потяните вверх.

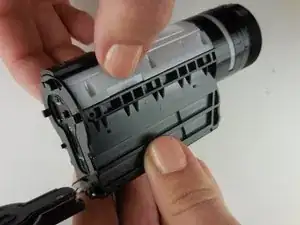

С помощью большого пальца отожмите стороны назад монтажной детали на её задней части.

Это ослабит монтажную деталь для её снятия в следующем шаге.

Сторону может быть трудно отжать. Поможет плоский инструмент, например металлическая лопатка, если большого пальца недостаточно.

Снимите монтажную деталь и установите новую.

Откройте заднюю дверцу, зажав её сбоку большим и указательным пальцами, и потяните вверх.

С помощью крестообразной отвёртки (PH000) выкрутите два винта 3.31 мм (0.130 дюйма), расположенные вверху, выше кнопки сброса.

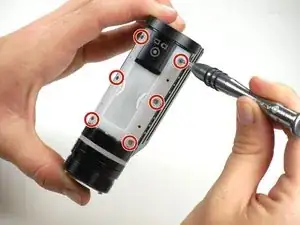

Также с помощью крестообразной отвёртки (PH000) выкрутите шесть винтов 6.07 мм (0.239 дюйма) вдоль сторон большой белой детали.

Винты в камере очень маленькие и легко срываются. При откручивании прикладывайте равномерное давление.

Найдите вырез сбоку большой белой пластиковой детали.

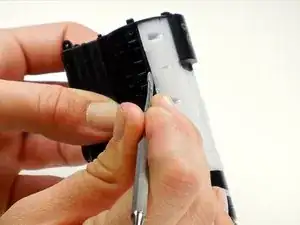

Снимите белую деталь, нажав ногтем в вырез (указан в предыдущем шаге) и поднимая белую деталь вверх.

Белая деталь подключена к плате управления камеры ленточным разъёмом.

Чтобы полностью снять белую деталь, аккуратно потяните за ленточный разъём.

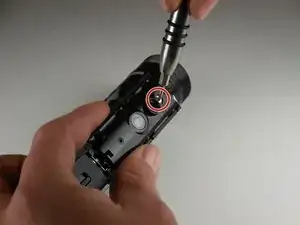

С помощью крестообразной отвёртки (PH000) выкрутите винт 5.54 мм (0.218 дюйма), расположенный рядом с отверстием для штативного винта.

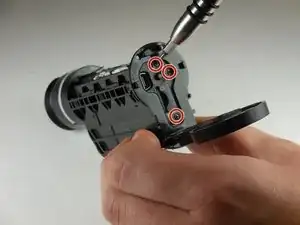

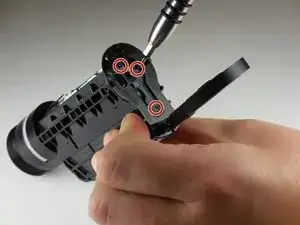

Используя крестообразную отвёртку (PH000), выкрутите оставшиеся три винта 3.78 мм (0.1445 дюйма), расположенные на задней панели камеры.

Если вы ещё этого не сделали, извлеките карту microSD.

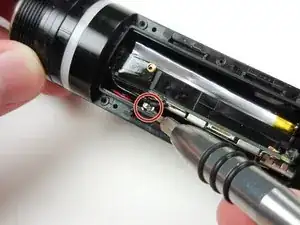

Используя крестообразную отвёртку размера PH000, выкрутите винт 3.67 мм (0.1445 дюйма), расположенный на плате управления в корпусе камеры.

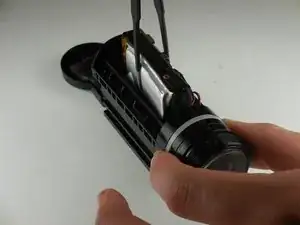

С помощью плоских пинцетов снимите плату управления и аккумулятор из камеры.

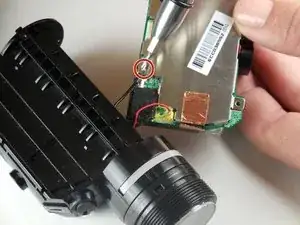

Используя крестообразную отвёртку (PH000), выкрутите винт, соединяющий блок объектива с платой управления.

Снимите полукруглый белый пластиковый шлейф возле блока объектива.

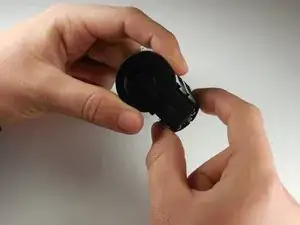

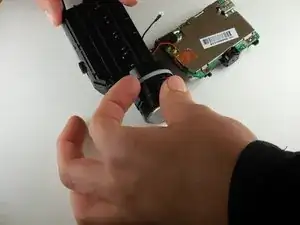

Поверните блок объектива до тех пор, пока он не будет легко сниматься

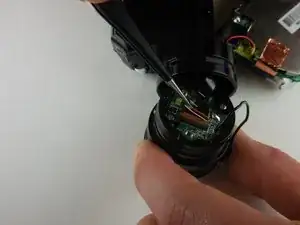

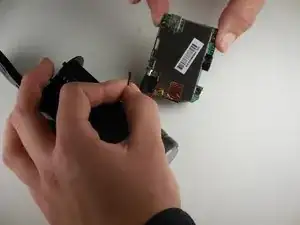

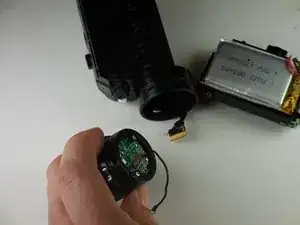

Отключите ленточный разъём, соединяющий блок объектива с платой логики.

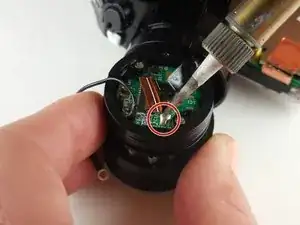

Удалите ленточный разъём с блока объектива путём выпаивания.
