Замена ручки Bell and Howell DNV16HDZ
Шаг 1
Снимите пять шурупов Phillips #0 длиной 30 мм на дне камеры.
Шаг 2

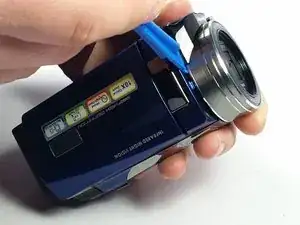

Используйте пластиковый инструмент для открытия, чтобы отключить внутренние шарниры, которые фиксируют камеру на месте.
Использование пластикового инструмента крайне важно, так как металлический может поцарапать или повредить тонкие пластиковые шарниры, держащие камеру вместе.
Шаг 3

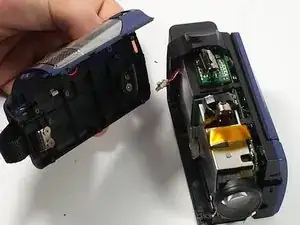

Камера все еще будет соединена пластиковым слоем. Его также можно отключить, подняв белую часть, где она соединяется с платой освещения.
Шаг 4

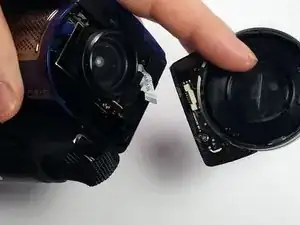

Поднимите сторону с ручкой вверх, чтобы отключить ее от видеокамеры.

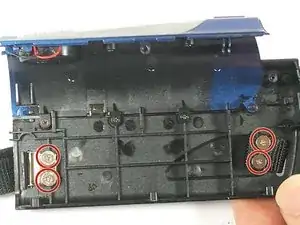

Открутите четыре шурупа Phillips #0 длиной 40 мм.
Установите новую ручку сейчас.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
