Замена переднего объектива Bell and Howell DNV16HDZ
В этом руководстве вы разберёте камеру Bell and Howell DNV16HDZ для замены объектива. Объектив можно заменить на разные типы.
Шаг 1
Снимите пять винтов Phillips #0 длиной 30 мм на нижней части камеры.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы отсоединить внутренние шарниры, которые защёлкивают камеру на месте.
Важно использовать пластиковый инструмент, поскольку металлический поцарапает или повредит тонкие пластиковые шарниры, удерживающие камеру вместе.
Шаг 3
Оно всё ещё будет соединено пластиковой плёнкой. Её также можно отсоединить, потянув вверх белую часть в месте соединения с платой подсветки.
Шаг 4

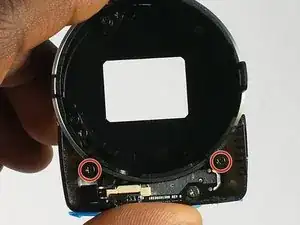

Вытащите два винта длиной 20 мм, которые прикрепляют его к затвору.
Шаг 5
Снимите десять винтов Phillips #0 длиной 30 мм с переднего объектива.
Шаг 6

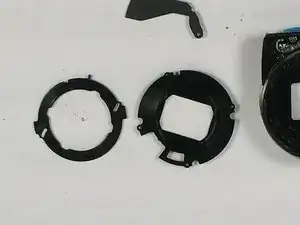

Извлеките части экрана затвора из объектива.
Теперь вытолкните передний объектив.
Медленно извлекайте части экрана затвора и объектив — чрезмерная сила может их сломать.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
