Замена LED-элемента Bell and Howell DNV16HDZ
В этом руководстве мы покажем, как разобрать видеокамеру Bell and Howell DNV16HDZ, чтобы заменить такие детали, как передний LED-элемент. Это будет полезно в случае повреждения или неисправности LED в видеокамере. В этом руководстве по ремонту все винты были выкручены с помощью отвертки Philips #0, которая довольно маленькая. Также все выкрученные винты имеют одинаковый размер (2 мм), что очень удобно.
Шаг 1
Выкрутите пять винтов Philips #0 длиной 30 мм на дне камеры.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы отсоединить внутренние петли, которые фиксируют камеру на месте.
Использование пластикового инструмента для вскрытия важно, так как металлический может поцарапать или повредить тонкие пластиковые петли, которые скрепляют камеру.
Шаг 3
Она будет все еще соединена пластиковым проводом. Это соединение также можно отсоединить, потянув за белую часть, где она подключена к световому circuit board.
Шаг 4
Выкрутите два винта Philips #0 длиной 20 мм, которые крепят его к затвору.
Шаг 5

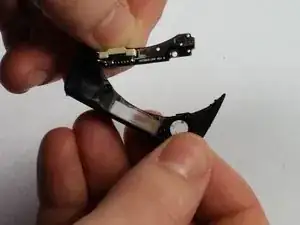

Оставшиеся два винта Philips #0 длиной 30 мм можно удалить, чтобы получить доступ к circuit board и LED.
Отсюда мы можем вытащить LED с помощью клина или пальцев, если это получится.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
