Замена конденсаторов в наружной камере безопасности Logitech WiLife и LukWerks
Наружная камера WiLife часто выходит из строя — обычно после окончания гарантийного срока. Частой причиной неисправности являются четыре неисправных конденсатора.
Это руководство основано на работе Стивена Маркхэма
Историческая справка
Система камер видеонаблюдения WiLife была разработана и продавалась компанией WiLife, Inc. Первоначально эта система называлась LukWerks. В ноябре 2007 года компания WiLife была приобретена корпорацией Logitech. Название системы было изменено на WiLife. В сентябре 2010 года Logitech прекратила поддержку и производство системы камер видеонаблюдения WiLife.
Шаг 1

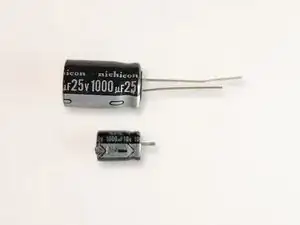

Приобретите четыре конденсатора ёмкостью 1000 мкФ, рассчитанные на 25 вольт. Конденсаторы, использованные в этом руководстве, были куплены в Digi-key. Артикул Digi-key: UHE1E102MHD6. http://search.digikey.com/scripts/DkSear...

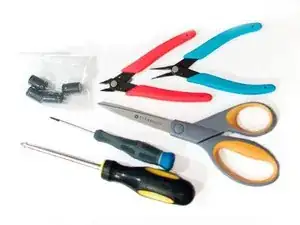

На изображении также показаны дополнительные инструменты, рекомендуемые для ремонта.
Шаг 2
Внимание: Будьте осторожны — при включении устройства и некоторое время после этого в нём присутствует опасное высокое напряжение.

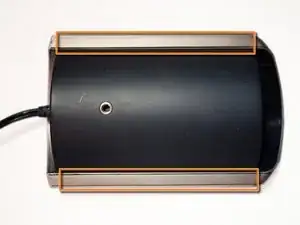

Положите камеру вверх дном.
При помощи небольшого плоского инструмента снимите пластиковые заглушки с обеих сторон корпуса (обведены оранжевым).
Шаг 3

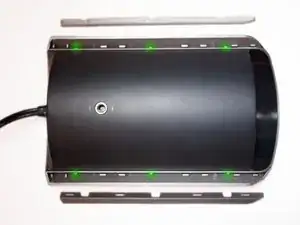

После снятия заглушек становятся видны шесть винтов с крестообразным шлицем (обозначены зелёным).
Выкрутите все шесть винтов.
Шаг 4
Переверните камеру так, чтобы верхняя часть оказалась сверху.

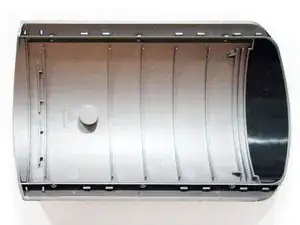

Снимите верхнюю крышку корпуса.

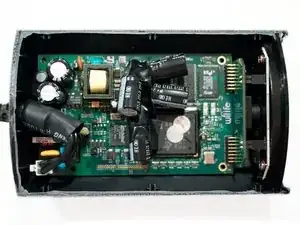

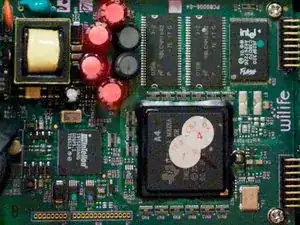

Обратите внимание на четыре повреждённых конденсатора C26, C27, C31 и C32 (обозначены красным).
Шаг 5
Выкрутите все четыре винта с крестообразным шлицем по углам (обозначены зелёным).
Отключите кабель питания (обозначен жёлтым).
Снимите прозрачную переднюю пластиковую крышку объектива.
Извлеките из корпуса печатную плату и блок камеры.
Осторожно отсоедините блок светодиодов от четырёх маленьких разъёмов (обозначены синим). Примечание: этот шаг не является обязательным для ремонта, однако он снижает риск непреднамеренного повреждения во время процесса.
Шаг 6

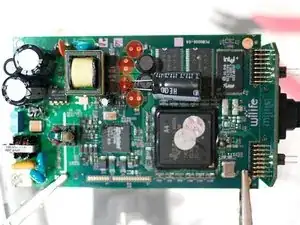

Выпаяйте и снимите четыре конденсатора (обозначены красным).

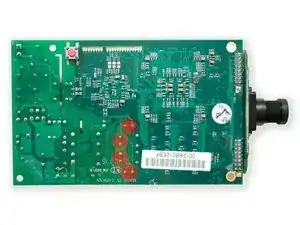

Рекомендация: пометьте конденсаторы на верхней и нижней сторонах платы, чтобы случайно не повредить другие компоненты.
Шаг 7
Очистите отверстия от остатков припоя и загрязнений.
Подрежьте выводы новых конденсаторов по размеру.
Запаяйте четыре новых конденсатора на место.
Внимание: соблюдайте полярность конденсаторов.
Изолируйте выводы и аккуратно подогните конденсаторы по форме корпуса.
Шаг 8
Рекомендация: перед полной сборкой подключите модуль светодиодов, установите плату и модуль камеры в корпус и снова подключите сетевой кабель, чтобы убедиться в правильной работе устройства.
Внимание: Будьте осторожны — при включении устройства и некоторое время после этого в нём присутствует опасное высокое напряжение.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
