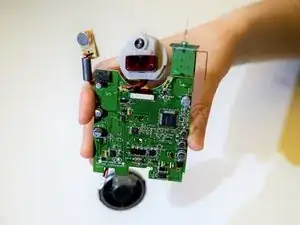

Замена материнской платы IQ America VD-8810L
Замена материнской платы может восстановить работоспособность вашего устройства, как будто оно новое. Вы также можете удалить материнскую плату, если хотите модифицировать корпус вашего устройства, чтобы защитить материнскую плату от повреждений. Следуйте этому руководству, чтобы удалить материнскую плату.
Шаг 1

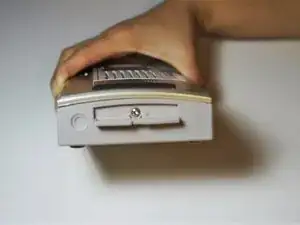

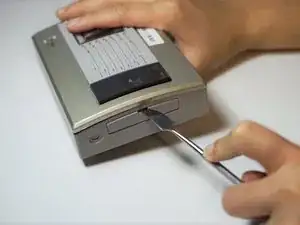

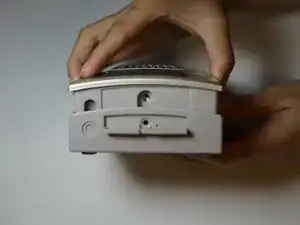

Вставьте лопатку в слот панели на дне устройства.
Поверните панель, чтобы открыть винт, удерживающий устройство вместе.
Шаг 2

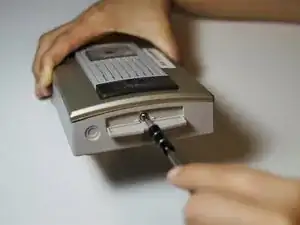

Используйте отвертку с крестовой головкой, чтобы удалить винт.
Отделите верхнюю и нижнюю половины устройства.
Шаг 3

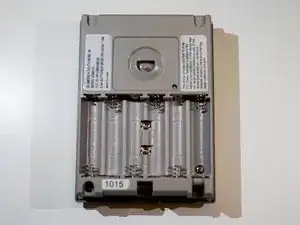

Удалите батареи из аккумуляторного отсека.

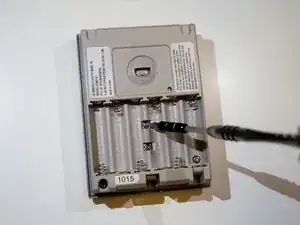

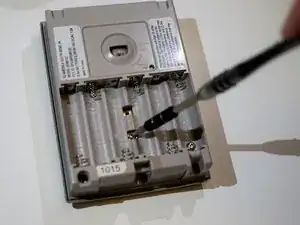

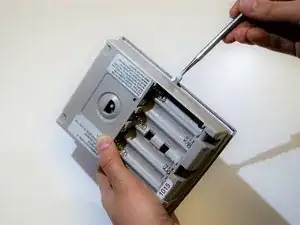

Открутите два винта с крестообразной головкой в центре аккумуляторного отсека.

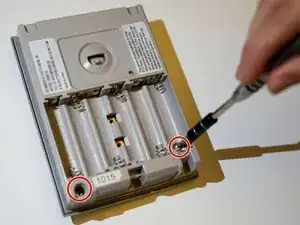

Открутите оставшиеся два винта внизу устройства с помощью отвертки с треугольной головкой 3.0.
Шаг 4
Используйте лопатку, чтобы отделить верхнюю и нижнюю половины экрана.
Шаг 5

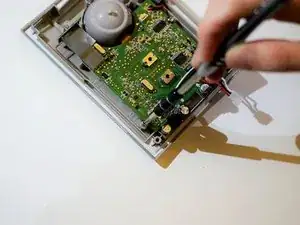

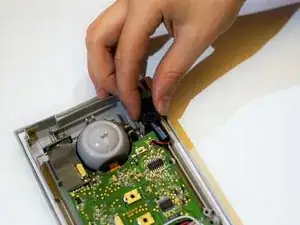

Отключите провода от зелёной материнской платы к нижней половине, разъединив соединительные контакты.
Шаг 6

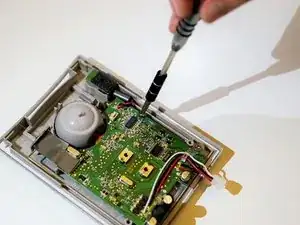

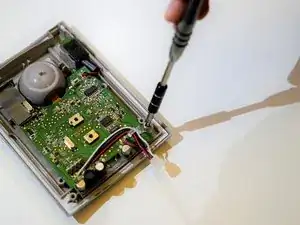

Открутите все 3 винта с крестообразной головкой по внешним краям материнской платы.
Шаг 7
Осторожно извлеките микрофон из корпуса, потянув его от устройства.
Шаг 8
Осторожно поднимите материнскую плату из корпуса, чтобы открыть доступ к динамику.

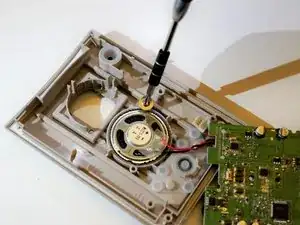

Открутите два винта с крестообразной головкой, которые фиксируют динамик на месте.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
