Замена радиатора Samsung HD Pro

Найдите небольшой зазор вокруг передней панели камеры.

Используя пластиковый приспособление для вскрытия, приложите давление в разных точках вокруг камеры, чтобы отжать переднюю панель.

Снимите оба соединительных провода с материнской платы.

Будьте осторожны, чтобы не согнуть контакты и не повредить провода.

Приложите пластиковый инструмент к серой пластиковой окантовке по периметру корпуса камеры. Вставьте кромку лопатки между корпусом камеры и серой пластиковой окантовкой.

Приложите давление пластиковой лопаткой в разных местах серой окантовки, чтобы отжать её от белой пластиковой задней части корпуса.

На внутренней стороне передней крышки найдите радиатор.

Слегка нажимая, надавите на белую защёлку и приподнимите радиатор пальцами.

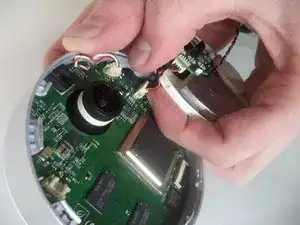

Проверьте, что все провода полностью отсоединены от материнской платы.

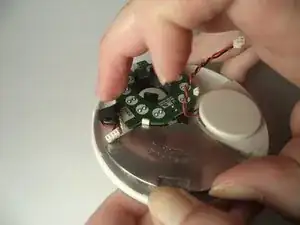

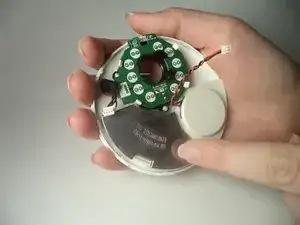

Оттяните круговую плату от остальной части устройства, стараясь не согнуть ни один из штырей, соединяющих их.

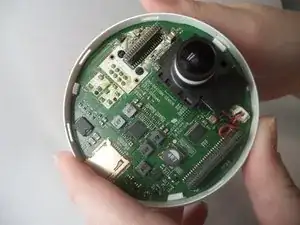

Найдите три белые защёлки, удерживающие следующую плату внутри корпуса.

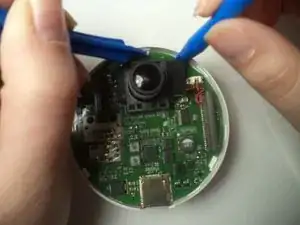

Нажмите каждую защёлку, одновременно используя пластиковую лопаточку, чтобы приподнять материнскую плату в месте рядом с защёлкой.

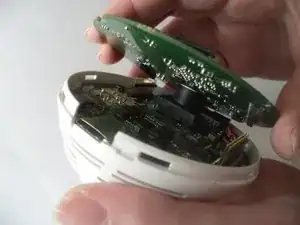

Отсоедините последнюю группу проводов от нижней части второй платы и снимите плату.

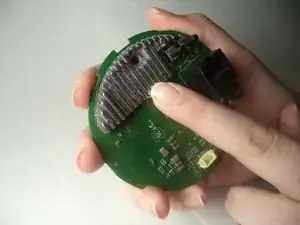

На обратной стороне второй платы найдите вторичный радиатор.

Используя крестовую отвертку Phillips #00, открутите винты, крепящие радиатор к материнской плате.
