Замена инфракрасного светодиода внутренней камеры безопасности Swann Wi-Fi
Этот руководств показывает, как снять инфракрасный светодиод с внутренней камеры безопасности Swann Wi-Fi. Инфракрасные светодиоды позволяют камере записывать видео ночью или при слабом освещении. Распространенные проблемы включают выход светодиодов из строя и проблемы, аналогичные описанным в руководстве по устранению неполадок.
В этом руководстве требуется работа с электрическими компонентами, которые могут быть чувствительны к ЭСД (электростатическому разряду), поэтому рекомендуется использовать соответствующую защиту от ЭСД.
Шаг 1
Используйте отвертку Phillips #0, чтобы снять винт, расположенный на задней стороне камеры выше крепления.
Выдвиньте крепление из нижней части устройства.
Шаг 2
Снимите заднюю часть корпуса, поместив инструмент для открытия iFixit под край корпуса и поддев его вверх.
Шаг 3
Осторожно снимите заднюю часть корпуса, не дергая кабели, соединенные с материнской платой и динамиком на задней стороне корпуса.
Шаг 4
Смотрев на внутреннюю сторону передней части корпуса, открутите три черных винта Phillips #0 размером 2.0 мм, расположенные на задней части светодиодного кольца.
Шаг 5
Освободите соединение зажима, соединяющее светодиодное кольцо с материнской платой.

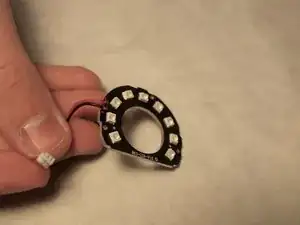

Удалите сборку инфракрасного светодиода.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
