Замена объектива камеры внутренней Wi-Fi-камеры безопасности Swann
В этом руководстве будет объяснен процесс удаления и замены внутренней камеры Wi-Fi-камеры безопасности Swann. Это компонент, обеспечивающий визуальный надзор. При обращении с электрическими компонентами и снятии соединений необходимо быть очень осторожным, так как грубое обращение может привести к их повреждению. Рекомендуется использовать отвертку Phillips #0 и пластиковый инструмент для поддевания (синий) для разборки устройства. Если объектив камеры поврежден, как описано на странице устранения неполадок для этого устройства, используйте это руководство для его замены.
Шаг 1
Используйте отвертку Phillips #0, чтобы удалить винт, расположенный на задней части камеры над кронштейном.
Выдвиньте кронштейн из нижней части устройства.
Шаг 2
Снимите заднюю часть корпуса, поддев ее инструментом iFixit под край и приподняв вверх.
Шаг 3
Осторожно снимите заднюю часть корпуса, не тянув за кабели, подключенные к материнской плате и динамику на задней части корпуса.
Шаг 4

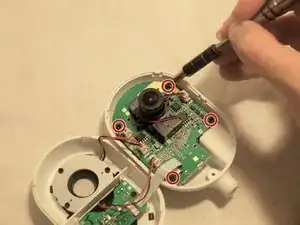

Лицом к передней части камеры, удалите четыре черных винта Philips #0 размером 2.0 мм, которые удерживают заднюю часть материнской платы к корпусу.

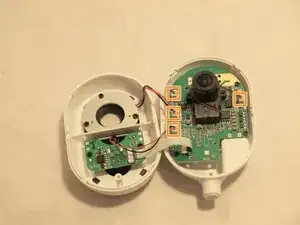

Отсоедините четыре соединения камерного кабеля от материнской платы.
Шаг 5

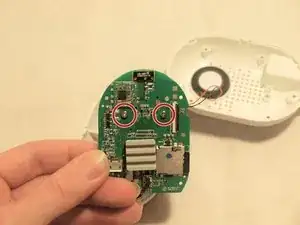

Лицом к задней части материнской платы, удалите два винта Philips #0 размером 2.0 мм, соединяющие камеру с материнской платой.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
