Замена датчика движения на внутрипомещенческой камере безопасности Swann с Wi-Fi
Этот руководствo по ремонту предоставит шаги для замены датчика движения на внутрипомещенческой камере безопасности Swann с Wi-Fi. Датчик движения запускает запись камеры. Если ваше устройство соответствует симптомам, указанным в руководстве по устранению неполадок, это руководство поможет решить проблему.
В этом руководстве требуется использовать паяльник, рекомендуется соблюдать меры предосторожности и правила использования во избежание травм. Кроме того, в этом руководстве требуется обработка электрических компонентов, которые могут быть чувствительны к ЭСД (электростатическому разряду), поэтому также рекомендуется использовать защиту от ЭСД.
Шаг 1

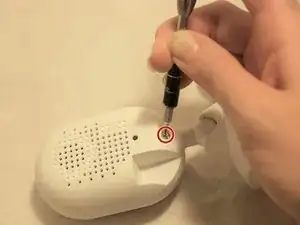

Используйте отвертку Phillips #0 для удаления винта, расположенного на задней стороне камеры над креплением.

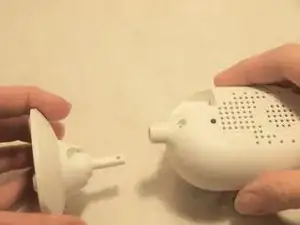

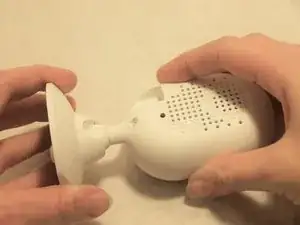

Выдвиньте крепление из нижней части устройства.
Шаг 2

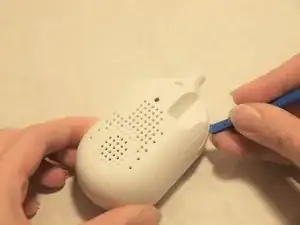

Снимите заднюю часть корпуса, поместив инструмент для открывания iFixit под край корпуса и приподняв его.
Шаг 3

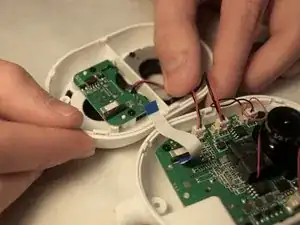

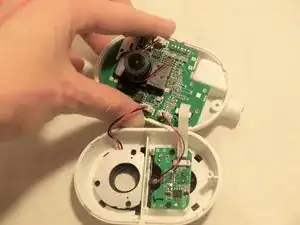

Осторожно снимите заднюю часть корпуса, не вытаскивая кабели, подключенные к материнской плате и динамику на задней стороне корпуса.
Шаг 4

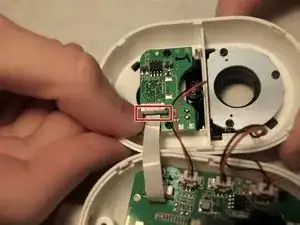

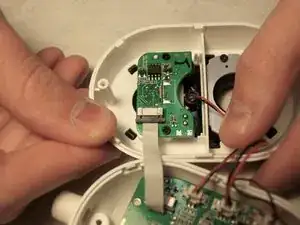

Смотрящим внутрь передней части корпуса, освободите белый шлейф, потянув за черный прямоугольный разъем на конце соединения.
После открытия черного зажима осторожно вытяните шлейф из зажима.
Шаг 5

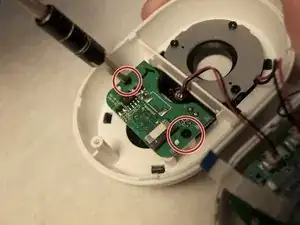

Смотрящим на заднюю сторону маленькой платы, удалите два черных винта Phillips #0 размером 2.0 мм, которые соединяют плату с задней частью корпуса.
Шаг 6

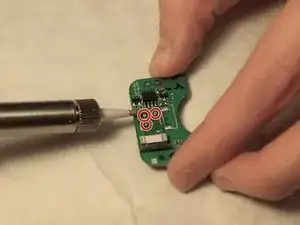

Осторожно используйте паяльник, чтобы расплавить припой в трех местах, соединяющих датчик движения. Для получения дополнительной информации о пайке следуйте этому полезному руководству.
Вытяните датчик из материнской платы.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
