Замена платы вспышки Sony Cyber-Shot DSC-W830
Чтобы добраться до блока вспышки внутри устройства, сначала необходимо снять переднюю и заднюю панели, плату кнопок и верхнюю крышку устройства.
Шаг 1
Переместите замок внизу камеры в положение «Открыто».
Дверца отсека аккумулятора подпружинена.
Шаг 2
Поднимите синюю защёлку вверх и отведите от аккумулятора.
Шаг 3
Извлеките аккумулятор.
Шаг 4
Удалите шесть винтов Phillips #000 длиной 3,5 мм.
Поверните замок в сторону от камеры.
Шаг 5
Разожмите корпус устройства пластиковой лопаткой для вскрытия.
Есть два фиксатора, препятствующих разделению передней панели.
Шаг 6
Снимите два пластиковых распорных элемента между передней и задней панелями.
Распорки могут выпасть при снятии панелей.
Осторожно снимите заднюю панель.
Шаг 7

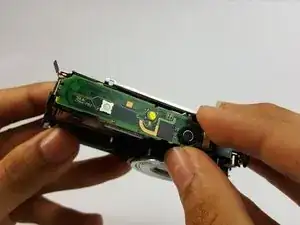

Аккуратно освободите плату кнопок из фиксаторов.
Будьте осторожны при подъёме платы кнопок; шлейф всё ещё будет подключён.
Шаг 8

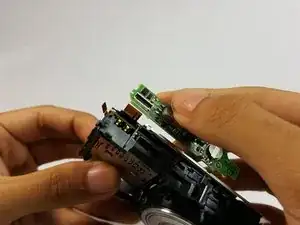

Отключите упрощённый шлейф, аккуратно вытянув его из платы кнопок.
Шаг 9

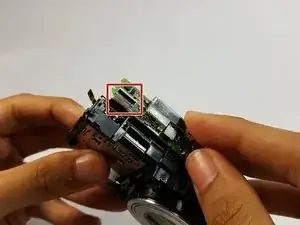

Аккуратно отожмите плату вспышки от её фиксаторов.
Шаг 10

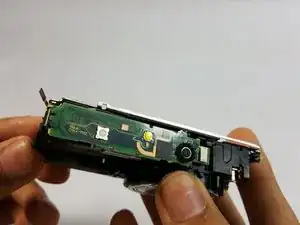

Аккуратно выньте упрощённый шлейф из платы вспышки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
