Замена объектива Sony Cyber-shot DSC-W800

Камеры

Некоторые моменты, которые стоит учесть перед тем, как работать с Sony Cyber-shot DSC W800 для замены объектива:

  • Объектив является неотъемлемой частью устройства, и любое неправильное обращение может привести к проблемам в других частях камеры.
  • Будьте осторожны при снятии гибких кабелей.
  • Не забывайте отслеживать все детали, которые вы разбираете.

Шаг 1

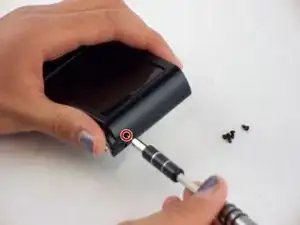

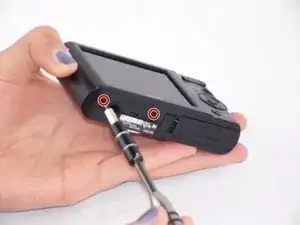

Удалите пять винтов Phillips #000 длиной 4.0 мм на задней панели.

Шаг 2

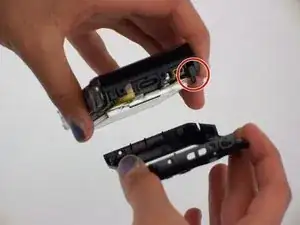

С помощью лопатки снимите заднюю панель с устройства.

Свободная деталь, обведенная на изображении, скорее всего, упадет с корпуса камеры.

Шаг 3

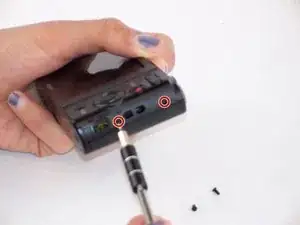

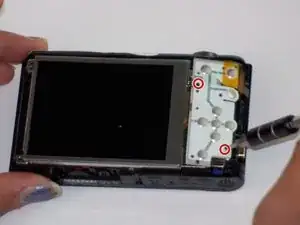

Удалите два винта Phillips #000 длиной 2.15 мм с платы.

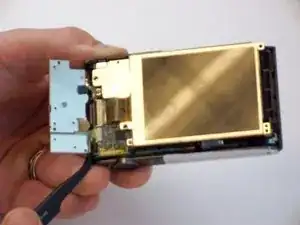

Аккуратно потяните за гибкий кабель из ZIF-разъема с помощью пинцета, чтобы извлечь плату кнопок.

Гибкие кабели легко повредить.

Шаг 4

Удалите четыре винта Phillips #000 длиной 3.75 мм с задней панели ЖК-дисплея.

Шаг 5

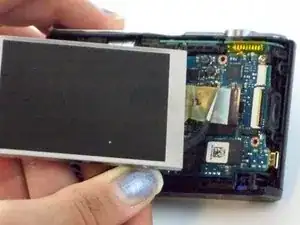

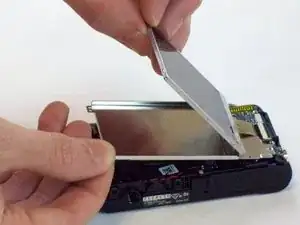

Поднимите заднюю панель и отделите ЖК-экран, поддев его.

Удалите заднюю панель.

Шаг 6

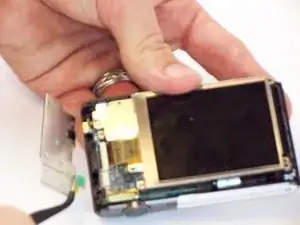

Аккуратно потяните за гибкий кабель, отключающийся от ZIF-разъема (соединяющего ЖК-дисплей с материнской платой), с помощью пинцета.

Гибкие кабели легко повредить.

Шаг 7

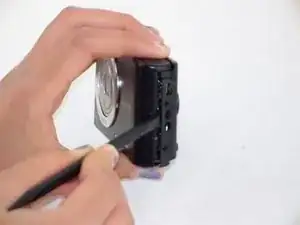

С помощью пластикового инструмента аккуратно подденьте переднюю панель.

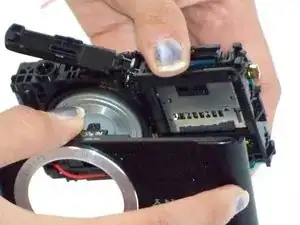

Отделите переднюю панель от корпуса камеры.

Шаг 8

Перевод руководства с ifixit.com
