Замена материнской платы Sony Cyber-shot DSC-W800

Удалите пять винтов Phillips #000 длиной 4,0 мм на задней панели.

С помощью лопатки снимите заднюю панель с устройства.

Свободная деталь, обведённая на фото, скорее всего отпадёт от корпуса камеры.

Удалите два винта Phillips #000 длиной 2,15 мм с печатной платы.

Осторожно потяните ленточный кабель из ZIF-разъёма пинцетом, чтобы снять плату кнопок.

Ленточные кабели легко повредить.

Удалите четыре винта Phillips #000 длиной 3,75 мм с задней панели ЖК-дисплея.

Поднимите заднюю панель и отделите ЖК-экран, поддев его вверх.

Снимите заднюю панель.

Осторожно потяните ленточный кабель, отсоединяя его от ZIF-разъёма (соединяющего ЖК-экран с материнской платой) пинцетом.

Ленточные кабели легко повредить.

Пластиковым инструментом для вскрытия аккуратно подденьте переднюю панель.

Отделите переднюю панель от корпуса камеры.

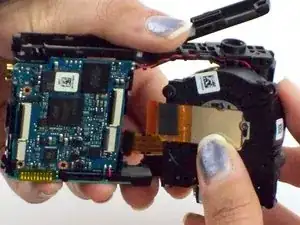

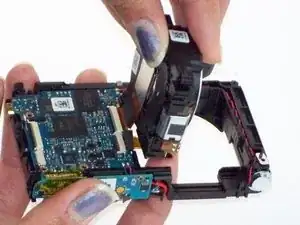

Снимите корпус объектива, протолкнув его спереди через корпус и вытащив наружу.

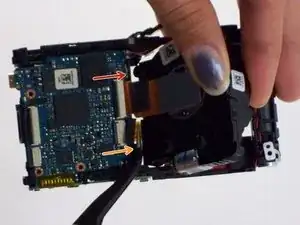

Осторожно потяните за большой ленточный кабель (соединяющий корпус объектива с материнской платой через ZIF-разъём) пинцетом.

Осторожно потяните за маленький ленточный кабель (соединяющий корпус объектива с материнской платой) пинцетом.

Будьте осторожны, чтобы не повредить ни один из ленточных кабелей.

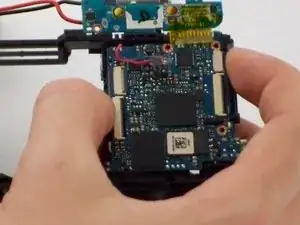

Удалите один винт Phillips #000 длиной 3,75 мм с основания материнской платы.

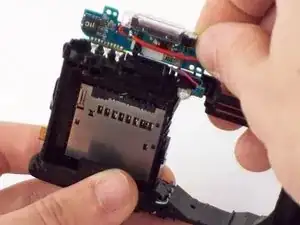

Удалите два винта Phillips #000 длиной 3,5 мм с дополнительной платы, прикреплённой к лампе вспышки.

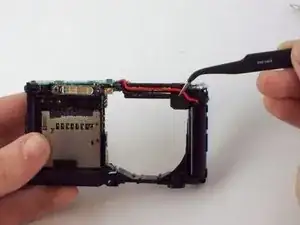

Используйте пинцет. Выведите толстый красный кабель, прикреплённый к дополнительной плате, из его посадочного места в корпусе камеры.

Осторожно потяните красно-черный провод, чтобы освободить цилиндр фотолинзы из корпуса.

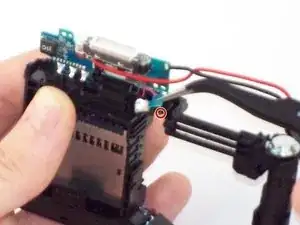

Снимите дополнительную плату с её посадочного места и сдвиньте её вверх, чтобы она не мешала.

От этого момента не повредите соединение между материнской платой и дополнительной платой.

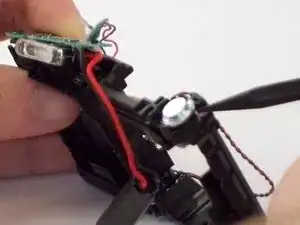

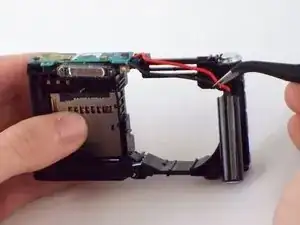

С помощью пинцета вытащите индикаторную лампочку, освободив её из посадочного места в корпусе.

Протяните индикаторную лампочку под и через положение дополнительной платы.

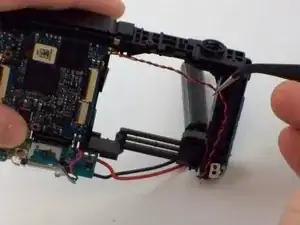

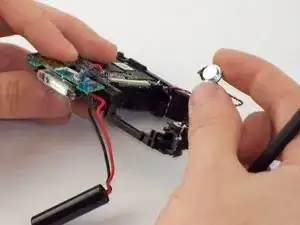

С помощью пинцета снимите черно-красный провод динамика из корпуса камеры.

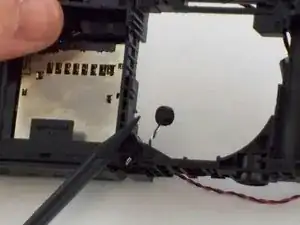

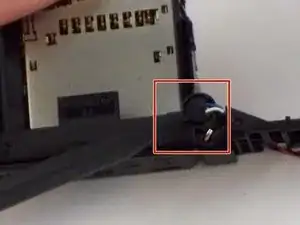

Подденьте и снимите динамик из корпуса камеры.

Динамик приклеен и должен быть удалён лопаткой с умеренным усилием.

С помощью лопатки выньте мини-динамик из корпуса.

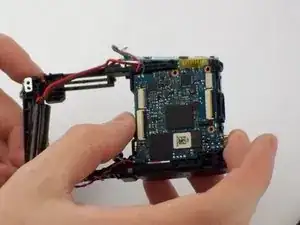

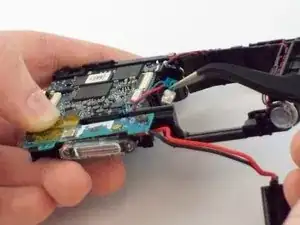

Поднимите нижнюю часть материнской платы, слегка выводя её из посадочного места в корпусе.

С приложением достаточной силы потяните за верхний правый угол материнской платы и полностью извлеките её из корпуса.

Ещё раз убедитесь, что соединение материнской платы с дополнительной платой осталось нетронутым.

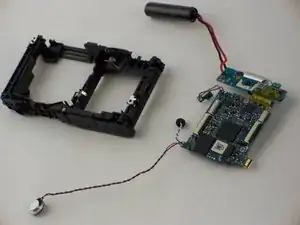

После отделения полностью извлеките материнскую плату из корпуса.
