Замена материнской платы Sony Cybershot DSC-W830

В этом руководстве показано, как заменить материнскую плату камеры Sony Cybershot DSC-W830.

Шаг 1

Откройте крышку батареи, сдвинув её к себе.

Нажмите на фиолетовый зажим большим пальцем, чтобы разблокировать батарею.

Вытащите батарею.

Удалите восемь винтов Phillips #000.

Удалите один винт Phillips #000 рядом с зажимом батареи.

Снимите среднюю панель на стороне устройства.

Медленно разъедините камеру по её швам.

Отключите все ленты, используя плоский конец лопатки, чтобы поднять черные вкладки на ZIF-разъёмах.

После отключения поднимите объектив из рамки.

Поднимите плату кнопки питания с дочерней платы.

Удалите один винт Phillips #000.

Снимите синюю дочернюю плату руками.

Переверните камеру.

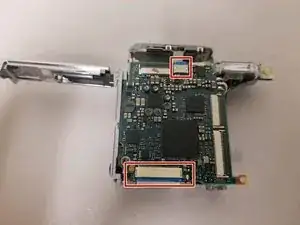

Удалите черные и оранжевые ленты.

Удалите две оставшиеся ленты.

Вытяните материнскую плату из камеры.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
