Замена лампы вспышки Sony Cyber-shot DSC-WX100

Откройте указанный клапан, чтобы получить доступ к отсеку батареи.

Указанный серый переключатель нужно сдвинуть вправо, чтобы освободить клапан.

Если в отсеке всё ещё находится старая батарея, перед её извлечением убедитесь, что камера выключена.

Если в отсеке есть батарея, выньте её, сначала потянув вниз за синюю деталь. Это позволит извлечь батарею из отсека.

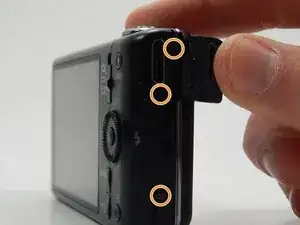

Удалите все винты 1 мм с помощью крестовой отвертки Philips #000.

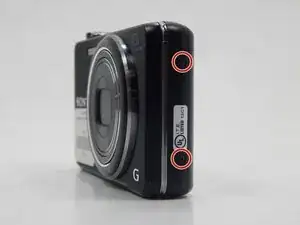

Удалите остальные винты (2 мм) с крышек камеры с помощью крестовой отвертки Phillips #000.

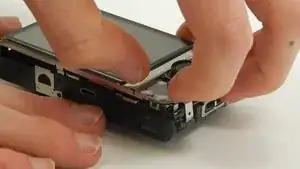

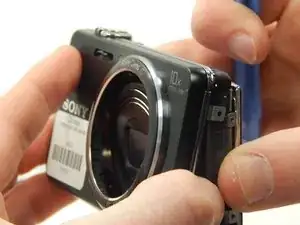

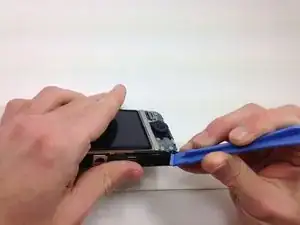

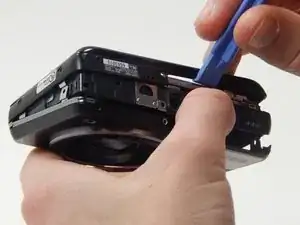

Используйте пластиковый монтажный инструмент, чтобы аккуратно снять переднюю и заднюю панели корпуса камеры.

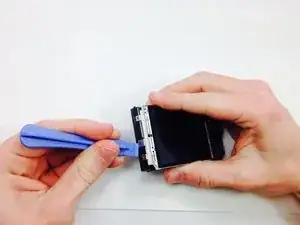

Используйте пластиковый монтажный инструмент, чтобы аккуратно отжать два указанных защёлки.

Поднимите нижний край пластины. Поднимите так, чтобы выступ, указанный на пластине, перестал фиксировать её на месте.

Оттяните от камеры конец металлической пластины с синими цепями, чтобы затем удалить пластину от остальной части камеры.

Для помощи с этим шагом обратитесь к видео.

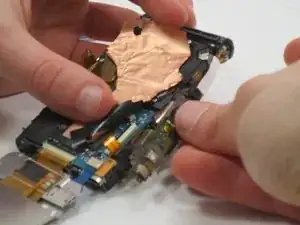

Отклейте медную накладку и чёрную ленту с материнской платы, чтобы открыть разъём соединения.

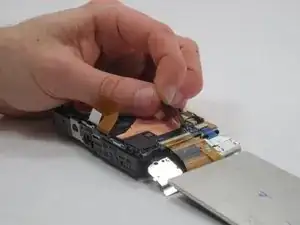

С помощью пластикового монтажного инструмента отпустите чёрную планку на разъёме так, чтобы планка стала вертикальной.

Выньте язычок.

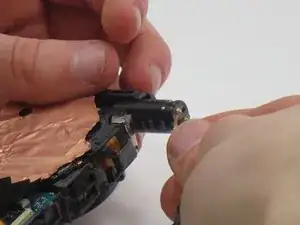

Оттяните корпус назад, затем полностью выньте язычок из корпуса.

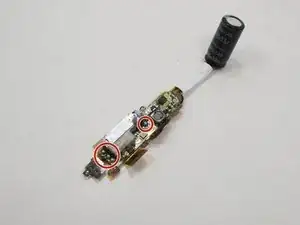

Припаяйте 4 отмеченных контакта и удалите лампу вспышки с платы.

Для помощи по пайке обратитесь к этому руководству.
