Замена ЖК-экрана Sony Cyber-Shot DSC-W830
Здесь показано, как разобрать камеру и как безопасно и правильно снять ЖК-экран.
Шаг 1
Сдвиньте замок в нижней части камеры в положение «Открыть».
Дверца отсека батареи имеет пружинный механизм.
Шаг 2
Поднимите синюю защёлку вверх и отойдите от батареи.
Шаг 3
Извлеките батарею.
Шаг 4
Отверните шесть винтов Phillips #000 длиной 3,5 мм.
Поверните фиксатор от корпуса камеры.
Шаг 5
Разожмите корпус с помощью пластикового лопатки для вскрытия.
Существуют два защёлкивающих зажима, препятствующих разделению передней панели.
Шаг 6
Снимите два пластиковых распорных элемента между передней и задней панелями.
Распорные элементы могут выпадать при снятии панелей.
Осторожно снимите заднюю панель.
Шаг 7
Аккуратно освободите плату кнопок из защёлок.
Будьте осторожны при подъёме платы кнопок; шлейф всё ещё подключён.
Шаг 8
Отключите удобный шлейф, осторожно вытянув его из платы кнопок.
Шаг 9

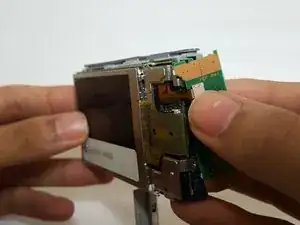

Нажмите на правый нижний угол ЖК-экрана и сдвиньте его вправо, чтобы освободить из защёлок.
Будьте осторожны при подъёме ЖК-экрана; шлейф всё ещё подключён.
Шаг 10

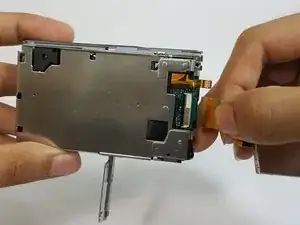

Возьмите удобный шлейф и осторожно вытяните его из материнской платы.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
