Замена платы управления Sanyo VPC S1275

Используйте это руководство для установки новой платы управления или повторной установки старой. Для снятия платы требуется выпаять 17 точек пайки, чтобы демонтировать старую плату. Для установки новой платы потребуется выполнить 17 пайкой. Если Вы не уверены в своих навыках пайки, можно разобрать плату и не суметь собрать её обратно. Также будьте осторожны при обращении с камерой после снятия корпуса — конденсатор вспышки может дать удар током. Используйте это руководство, чтобы получить доступ к плате управления и заменить её.

Шаг 1

Удалите следующие шесть винтов, используя отвертку Phillips #00:

Два винта с левой стороны камеры.

Два винта с правой стороны камеры.

Два винта на нижней части камеры.

Шаг 2

Откройте отсек для батареи на нижней части камеры, сдвинув крышку вправо.

Удалите один 4 мм винт внизу справа с помощью отвертки Phillips #00.

Шаг 3

Вставьте лопатку (spudger) в зазор в нижней части камеры.

Осторожно отделите заднюю панель от передней части корпуса камеры.

Шаг 4

Этот шаг необходим только при замене корпуса и платы управления.

С помощью отвертки Phillips #00 удалите один винт, крепящий переднюю панель в верхнем левом углу. Передняя панель должна легко отделиться.

Шаг 5

Этот шаг необходим только при замене корпуса.

С помощью отвертки Phillips #00 удалите винт внутри крышки отсека батареи.

Сдвиньте крышку батарейного отсека с петли.

Шаг 6

С помощью лопатки аккуратно приподнимите ЖК-экран, следя за тем, чтобы шлейф оставался неповреждённым.

Поместите ЖК-экран на неабразивную поверхность.

Шаг 7

Поднимите чёрный фиксатор лопаткой, чтобы освободить шлейф.

ЖК-экран теперь полностью отсоединён от камеры.

Шаг 8

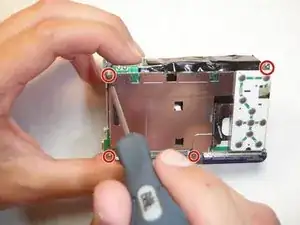

С помощью отвертки Phillips #00 удалите четыре винта на внешнем крае крепления ЖК-экрана.

Шаг 9

Будьте осторожны при повороте пластины в следующем шаге, чтобы не порвать шлейф в верхнем правом углу.

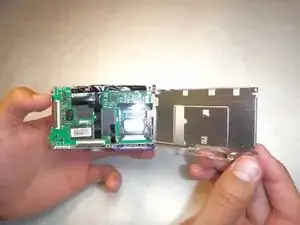

Правой рукой возьмитесь за левую сторону пластины крепления ЖК-экрана и поверните её вправо.

Шаг 10

Извлеките шлейф из его разъёма, осторожно сдвигая пластину крепления ЖК-экрана вправо.

Шаг 11

Не прикасайтесь к любой части платы управления, ранее закрытой чёрной плёнкой, до полного разряда конденсатора. В этой камере установлен конденсатор 330 В, 100 µF, который может вызвать болезненное поражение электрическим током.

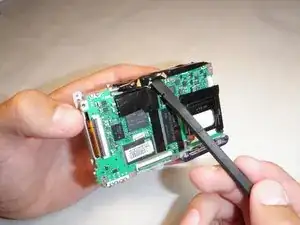

С помощью лопатки (или любого неметаллического рычага) аккуратно снимите чёрную плёнку.

Шаг 12

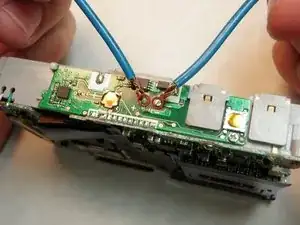

С помощью инструмента для разряда конденсатора осторожно коснитесь каждым проводом инструмента каждой клеммы конденсатора.

Нажмите на ссылку ниже для инструкции по изготовлению инструмента для разряда конденсатора: Изготовление инструмента для разряда конденсатора

НИКОГДА не прикасайтесь к обеим клеммам конденсатора одним и тем же проводом. Это создаст потенциально опасную сильную искру и может серьёзно повредить камеру.

Держите провода, подключённые к клеммам конденсатора, в течение 2 минут для полного разряда конденсатора.

Камера теперь должна быть полностью безопасна для обращения.

Шаг 13

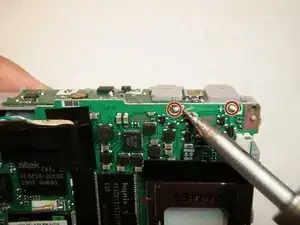

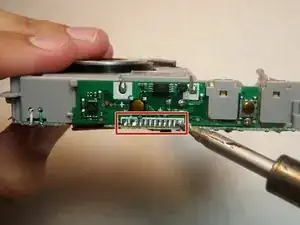

Касайтесь горячим жалом паяльника первой пайки, соединяющей механизм вспышки с платой управления, пока припой не расплавится.

Повторите это ещё для следующих 10 пайок.

Убедитесь, что пайки отсоединили плату управления.

Шаг 14

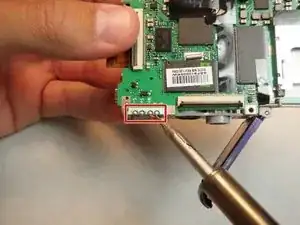

Приложите горячее жало паяльника к пайке в нижнем левом углу, соединяющей плату управления с красным проводом.

Когда припой полностью расплавится, аккуратно вытяните провод из платы управления.

Повторите для красного, синего, затем чёрного проводов.

Шаг 15

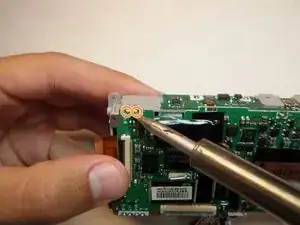

Прижмите жало паяльника к пайке в верхнем правом углу, соединяющей плату управления с выводом аккумулятора.

Вытяните вывод аккумулятора из гнезда на плате управления. Это нужно сделать сразу после того, как припой расплавится.

Повторите для пайки слева.

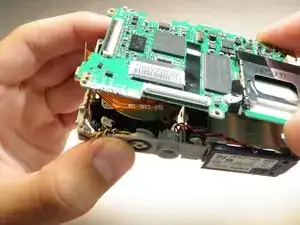

Плата управления теперь полностью свободна от камеры.

Шаг 16

Вставьте выводы аккумулятора в гнезда на новой плате управления.

Припаяйте оба вывода к плате управления.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
