Замена объектива Sanyo VPC-T850

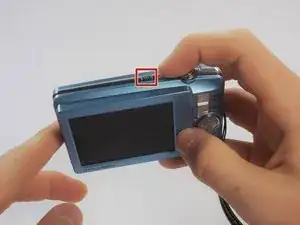

Убедитесь, что камера выключена, нажав и удерживая маленькую квадратную кнопку, встроенную в верхнюю кромку корпуса камеры.

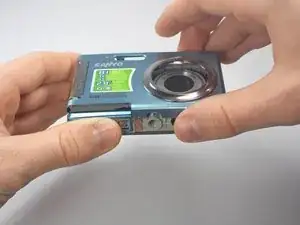

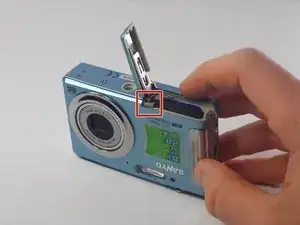

Найдите крышку отсеков, расположенную на дне камеры.

Откройте крышку, захватив небольшой вырез и сдвинув её наружу.

Отведите в сторону маленький пластиковый рычажок, чтобы освободить аккумулятор.

Аккумулятор поджат пружиной и слегка выскакивает, когда рычажок отводят.

Выньте аккумулятор из камеры и закройте крышку.

При обратной установке на аккумуляторе есть треугольник, указывающий направление вставки.

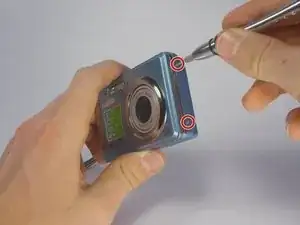

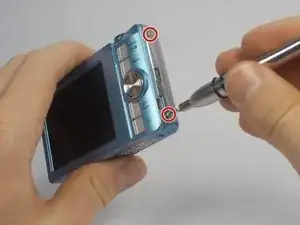

С помощью отвертки Phillips №000 выньте восемь винтов, расположенных по бокам и внизу корпуса камеры.

Обязательно отмечайте, с какой стороны был каждый винт, так как они имеют разную длину.

Разместите камеру дисплеем вверх.

Осторожно снимите заднюю панель вокруг дисплея.

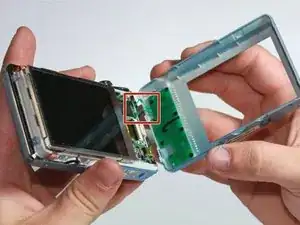

Панель все ещё соединена тремя зелёными проводами с остальной частью камеры.

Используйте инструмент для поддевания, если вам трудно снять панель вручную.

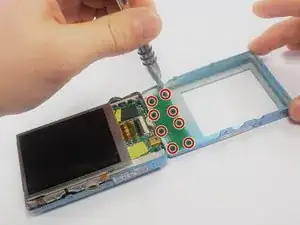

Снимите восемь чёрных винтов, соединяющих плату клавиатуры с задней панелью.

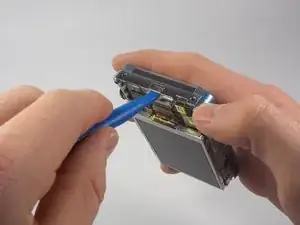

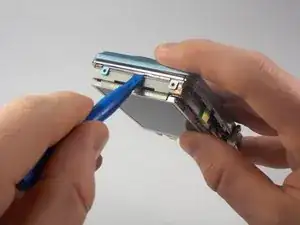

С помощью пластикового инструмента для открывания аккуратно снимите хромированную рамку с левой и правой сторон камеры.

Переверните камеру так, чтобы объектив был направлен вверх.

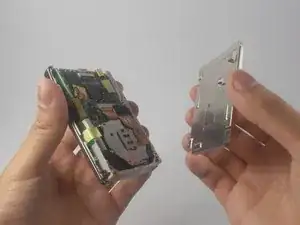

Осторожно поднимите переднюю панель, чтобы снять её с остальной части корпуса камеры.

Используйте пластиковый инструмент для поддевания, если вам трудно снять панель вручную.

Переверните устройство так, чтобы был виден дисплей.

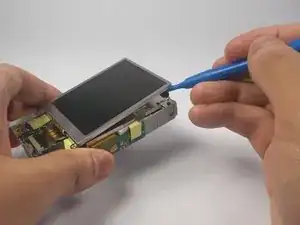

С помощью пластикового инструмента для открывания поднимите дисплей из его металлического крепления.

Найдите оранжевую шлейф-ленту, соединяющую дисплей с камерой.

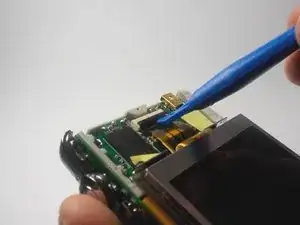

С помощью пластикового инструмента аккуратно приподнимите чёрную планку, удерживающую оранжевую ленту к корпусу камеры.

Двумя пальцами, крепко удерживая дисплей, аккуратно вытяните оранжевую ленту из камеры.

Тяните медленно, чтобы не оборвать оранжевую ленту от дисплея.

Разместите камеру так, чтобы объектив был направлен вверх.

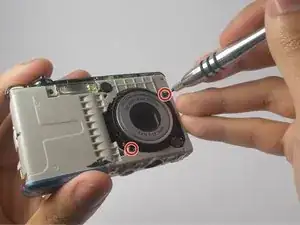

Найдите и снимите два винта, крепящих объектив к камере.

Переверните камеру обратно на другую сторону.

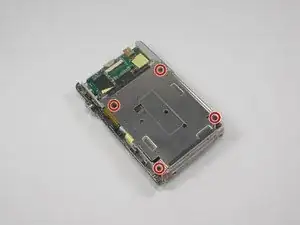

Снимите четыре чёрных винта, соединяющие металлическое крепление дисплея с камерой.

Вам не нужно снимать три винта, расположенные ближе к центру.

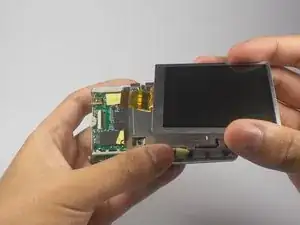

Осторожно приподнимите держатель дисплея, чтобы открыть нижнюю часть объектива.

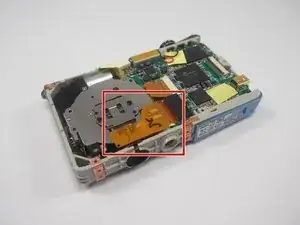

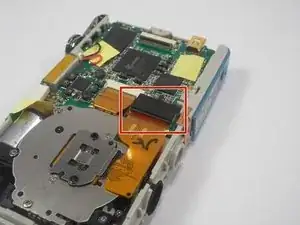

Найдите место, куда подключена большая оранжевая шлейф-лента к материнской плате.

Должен быть прямоугольный кусок поролона, закрывающий место подключения.

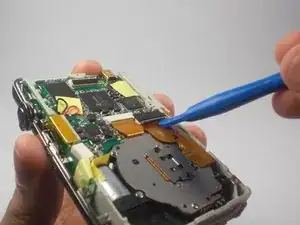

С помощью пластикового инструмента аккуратно приподнимите край прямоугольника там, где подключена оранжевая лента.

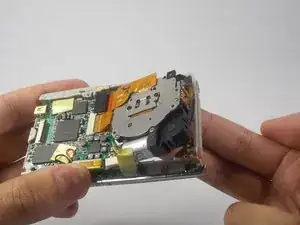

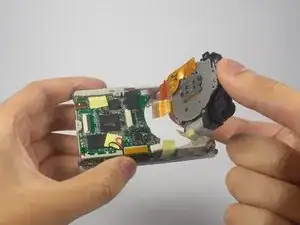

Двумя пальцами медленно поднимите объектив из его отсека.

Держа объектив между большим и указательным пальцами, потяните, чтобы аккуратно извлечь шлейфы из разъёмов.

Перед повторным подключением шлейфов объектив следует вернуть в отсек.
