Замена ЖК-экрана Sanyo VPC-T700

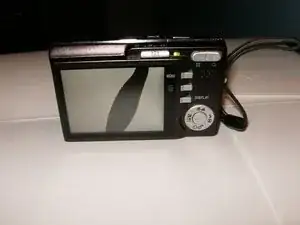

Камера включается, и сломанный ЖК-экран становится сразу очевиден.

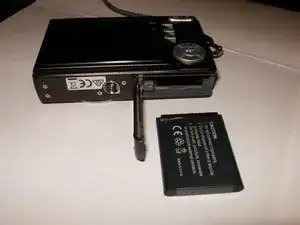

Удалите аккумулятор.

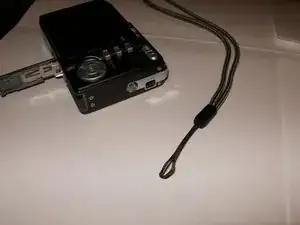

Снимите ремешок камеры.

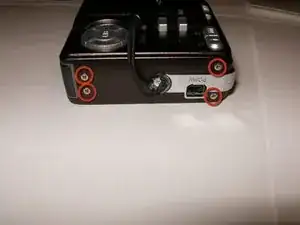

Удалите четыре винта с правой стороны камеры.

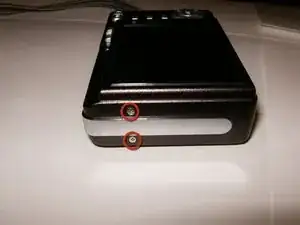

Удалите два винта с левой стороны.

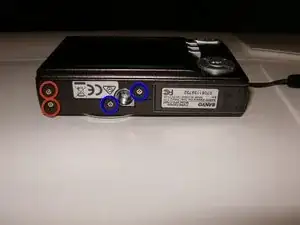

Удалите четыре винта на нижней части камеры.

Два винта на резьбе для штатива длиннее остальных, храните их отдельно.

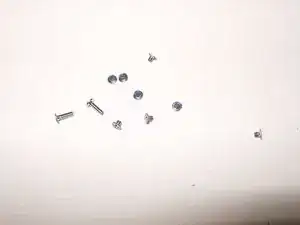

Вот винты от камеры. Два винта от резьбы для штатива самые длинные.

Начните отделять корпус с помощью открывающего инструмента или ногтей. Корпус не требует много усилий и легко отсоединяется.

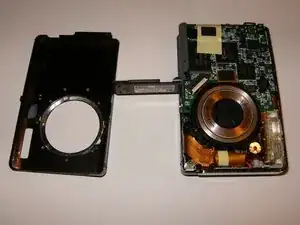

Передняя крышка кажется самой удобной и снимется первой.

Теперь задняя крышка может быть легко снята. ЖК-экран находится в рамке без креплений. Он просто поднимется, однако между задней частью ЖК-экрана и платой логики будет кусок изоляционного материала. Удалите его после снятия ЖК-экрана из рамки. Не пытайтесь пока убрать ЖК-экран с печатной платы.

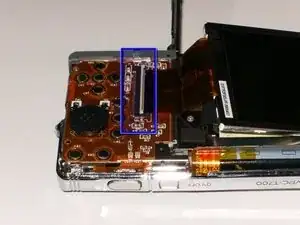

Откройте разъем шлейфа, аккуратно потянув белую защелку вверх.

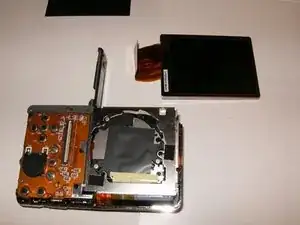

Удалите старый ЖК-экран.

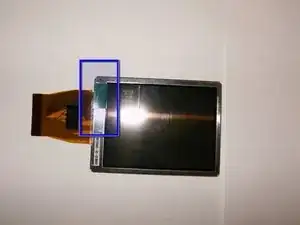

Вот новый ЖК-экран. Обратите внимание на защитную крышку. Удалите эту крышку, потянув за зеленую вкладку после установки ЖК-экрана на плату.

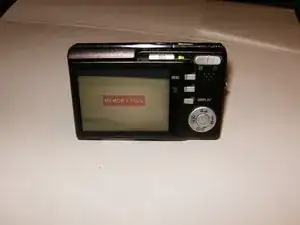

После сборки вашей камеры, она должна выглядеть вот так.
