Замена блока фотомассива Sanyo VPC-T850

Убедитесь, что камера выключена, нажав и удерживая небольшую квадратную кнопку, расположенную в верхней кромке камеры.

Найдите крышку, расположенную на дне камеры.

Откройте крышку, захватив небольшой вырез и сдвинув её наружу.

Отведите в сторону маленький пластиковый рычаг, чтобы освободить аккумулятор.

Аккумулятор подпружинен и немного выдвинется, когда рычаг будет сдвинут.

Выньте аккумулятор из камеры и закройте крышку.

Для установки обратно на аккумуляторе есть треугольник, указывающий направление вставки.

С помощью крестовой отвертки Phillips #000 отвинтите восемь винтов, расположенных по бокам и внизу камеры.

Обязательно отмечайте, с какой стороны каждый винт был, поскольку они разной длины.

Разместите камеру так, чтобы дисплей был направлен вверх.

Осторожно снимите заднюю панель вокруг дисплея.

К панели всё ещё подключены три зелёных провода.

Используйте инструмент для поддевания, если панель трудно снять вручную.

Удалите восемь чёрных винтов, соединяющих плату с клавиатурой с задней панелью.

Пластиковым инструментом для открывания аккуратно снимите хромированные рамки с левой и правой сторон камеры.

Переверните камеру так, чтобы объектив был направлен вверх.

Осторожно приподнимите переднюю панель и снимите её с корпуса камеры.

Если панель трудно снять вручную, используйте пластиковый инструмент для открывания.

Переверните устройство так, чтобы был виден дисплей.

С помощью пластикового инструмента осторожно выньте дисплей из металлического корпуса.

Найдите оранжевую ленту, соединяющую дисплей с камерой.

С помощью пластикового инструмента аккуратно поднимите чёрную планку, удерживающую оранжевую ленту на камере.

Двумя пальцами, удерживая дисплей, аккуратно вытяните оранжевую ленту из камеры.

Тяните медленно, чтобы не оторвать оранжевую ленту от дисплея.

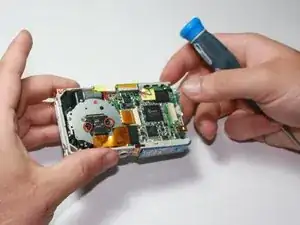

Удалите два винта, удерживающих фотомассив.

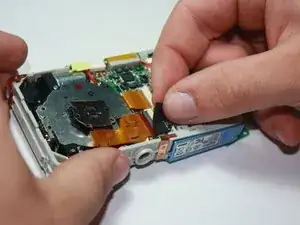

Снимите пенопласт сверху разъёма проводов.

Аккуратно извлеките пластиковый разъём так же, как и предыдущий разъём такого же типа.

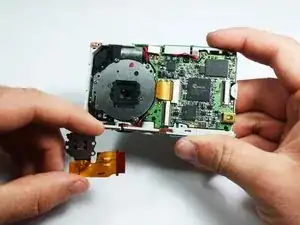

Поднимите разъём со стороны, где находится ленточный кабель.

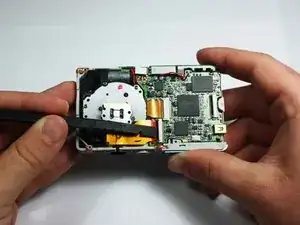

Используя лопаточку, аккуратно подайте со стороны справа.
