Замена механизма вспышки Sanyo VPC S1275

Удалите следующие шесть винтов с помощью отвертки Phillips #00:

Два винта с левой стороны камеры.

Два винта с правой стороны камеры.

Два винта на нижней части камеры.

Откройте отсек для батареи на нижней части камеры, сдвинув дверцу вправо.

Удалите один 4 мм винт в правой нижней части с помощью отвертки Phillips #00.

Вставьте лопаточку в стык в нижней части камеры.

Аккуратно отделите заднюю крышку от передней части камеры.

Этот шаг требуется только при замене корпуса и платы логики.

С помощью отвертки Phillips #00 удалите единственный винт, прикреплённый к передней части корпуса в верхнем левом углу. Передняя крышка должна легко отойти.

Этот шаг требуется только при замене корпуса.

С помощью отвертки Phillips #00 удалите винт на внутренней стороне дверцы батарейного отсека.

Сдвиньте дверцу батарейного отсека со шарнира.

С помощью лопаточки осторожно приподнимите ЖК-экран, следя за тем, чтобы шлейф остался целым.

Поместите ЖК-экран на неабразивную поверхность.

Подденьте чёрный зажим лопаточкой, чтобы освободить шлейф.

ЖК-экран теперь полностью отсоединён от камеры.

С помощью отвертки Phillips #00 удалите четыре винта по внешнему краю крепёжной пластины ЖК.

Будьте осторожны при повороте пластины в следующем шаге, чтобы не порвать шлейф в правом верхнем углу.

Правой рукой схватите левую сторону крепёжной пластины ЖК и поверните её вправо.

Извлеките шлейф из его разъёма, аккуратно потянув крепёжную пластину ЖК вправо.

Не прикасайтесь к любой части платы логики, которая ранее была покрыта чёрной плёнкой, пока конденсатор полностью не разрядится. В этой камере установлен конденсатор 330 В, 100 мкФ, который может вызвать болезненный электрический удар.

С помощью лопаточки (или любого неметаллического инструмента для поддевания) аккуратно снимите чёрную плёнку.

С помощью инструмента для разряда конденсатора аккуратно коснитесь каждым выводом инструмента по очереди к каждому контакту конденсатора.

Нажмите на ссылку ниже для инструкции по изготовлению инструмента для разряда конденсатора: Изготовление инструмента для разряда конденсатора

НИКОГДА не касайтесь обоих выводов конденсатора одним проводом. Это вызовет потенциально опасную большую искру и приведёт к серьёзному повреждению камеры.

Держите провода подключёнными к выводам конденсатора в течение 2 минут, чтобы полностью разрядить конденсатор.

Камера теперь должна быть полностью безопасна для обращения.

Касайтесь горячим жалом паяльника первого паяного соединения, соединяющего механизм вспышки с платой логики, пока припой не расплавится.

Повторите это для следующих 10 пайк.

Убедитесь, что пайки отделили плату логики.

Касайтесь горячим жалом паяльника припоя в нижнем левом углу, соединяющего плату логики с красным проводом.

Когда припой полностью расплавится, аккуратно вытяните провод из платы логики.

Повторите для красного, затем синего и затем чёрного проводов.

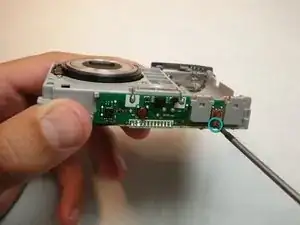

Касайтесь жалом паяльника припоя в верхнем правом углу, соединяющего плату логики с выводом батареи.

Вытяните вывод батареи из разъёма на плате логики. Это нужно сделать сразу после расплавления припоя.

Повторите для припоя слева.

Плата логики теперь полностью отделена от камеры.

Вставьте выводы батареи в разъёмы на новой плате логики.

Припаяйте оба вывода к плате логики.

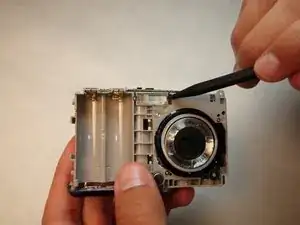

Удалите винт с верхней части механизма вспышки.

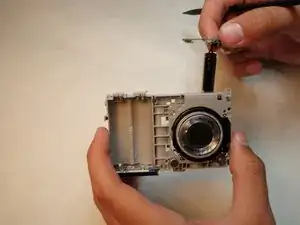

Удалите лампу вспышки из корпуса камеры, аккуратно потянув провода пинцетом.

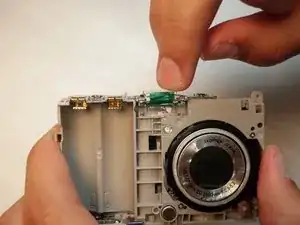

Выдавите конденсатор из его корпуса с помощью лопаточки.

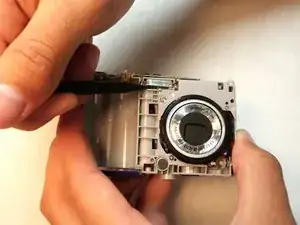

Сломайте защёлки на корпусе камеры, удерживающие плату управления вспышкой.

Поднимите плату управления. Конденсатор и лампа вспышки также будут извлечены.
