Замена экрана Samsung WB850F

Сначала извлеките аккумулятор и карту памяти SD.

Затем используйте отвертку, чтобы открутить 6 винтов, которые необходимо снять для снятия внешнего корпуса.

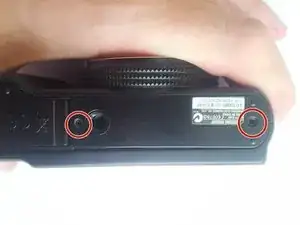

2 винта находятся в нижней части.

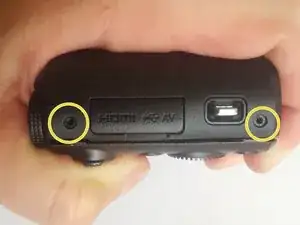

2 винта расположены на левой стороне (рядом с HDMI-портом).

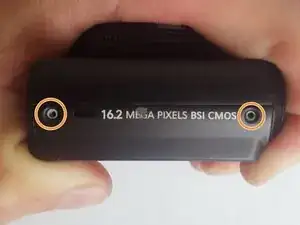

2 винта находятся на правой стороне (на противоположной стороне от HDMI-порта).

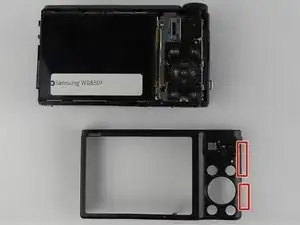

После снятия винтов используйте синюю открывашку, чтобы открыть задний корпус с боков — он должен легко сняться.

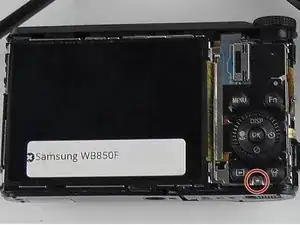

Используйте отвертку, чтобы снять маленький серебряный винт, удерживающий панель управления (расположен в правом нижнем углу рядом с экраном).

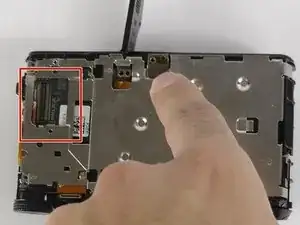

Используйте синюю открывашку, чтобы поднять панель управления с места, где только что был снят винт.

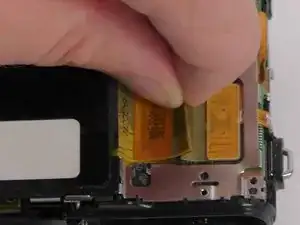

Используйте пинцет, чтобы аккуратно вытащить желтый шлейф контрольной платы из разъема.

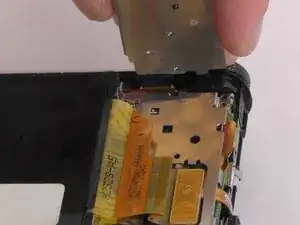

Кабель дисплея стоит вертикально и легко вытаскивается. Потяните его вверх, чтобы снять экран с камеры.

Подключите новый экран, аккуратно нажав кабель дисплея на его разъем (на материнской плате).

При повторной установке контрольной платы убедитесь, что верхняя часть контрольной платы находится под краем перед закручиванием на место.
