Замена материнской платы Sony Cyber-shot DSC-W730

Откройте дверцу батареи/карты памяти и удалите 6 винтов (0,35 см) с помощью крестовой отвертки Philips 000. Два винта находятся с левой и правой стороны, и два — снизу.

Снимите переднюю часть корпуса с помощью пластикового инструмента для вскрытия.

Снимите две серебристые боковые накладки с левой и правой сторон.

Снимите основную заднюю панель. Она должна легко отойти.

Открутите винт 0,45 см, расположенный в верхнем правом углу на задней стороне камеры. После снятия винта используйте лопатку и отстегните деталь, удерживающую верхнюю часть с левой верхней стороны на передней части камеры. Она должна легко сняться.

Переверните плату управления и с помощью пинцета вытяните шлейф, соединяющий плату с материнской платой.

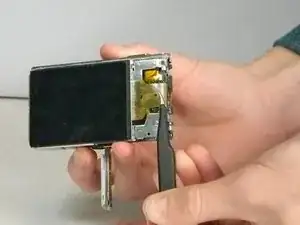

С помощью пинцета снимите шлейф, соединяющий ЖК-экран с камерой, потянув за часть, завернутую снизу.

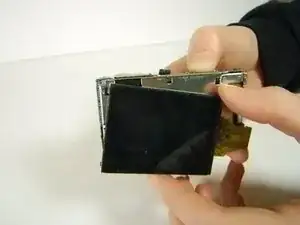

Сдвиньте правую сторону ЖК-экрана по часовой стрелке — это оттолкнёт его от камеры. Остальная часть экрана должна легко снять вместе с ним.

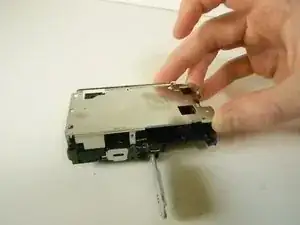

После снятия экрана подведите лопатку под три защёлки, чтобы снять металлическую пластину.

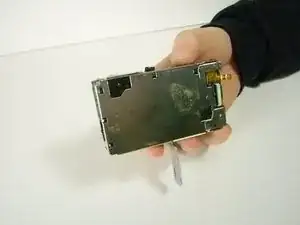

После освобождения защёлок снимите металлическую крышку.

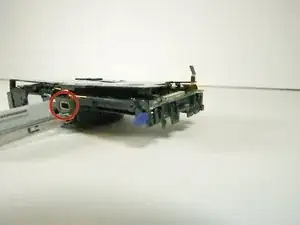

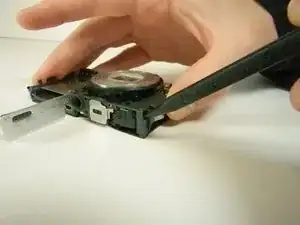

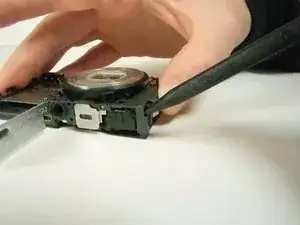

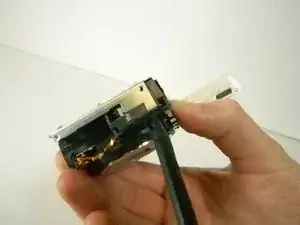

Используйте лопатку и отожмите чёрную пластиковую защёлку, расположенную внизу справа от камеры, обращённой к объективу.

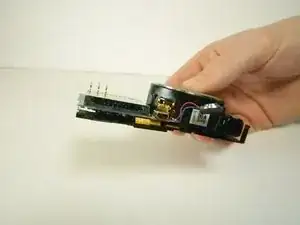

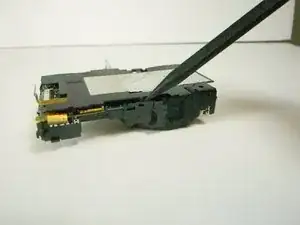

Переверните камеру так, чтобы снизу была обращена к вам. Затем используйте лопатку, чтобы отцепить пластиковую защёлку справа, рядом с местом, где была плата управления ЖК.

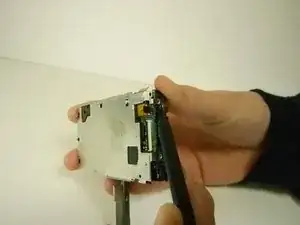

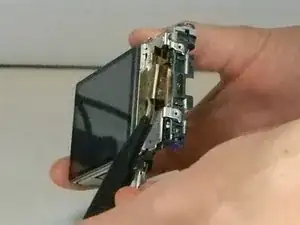

Используйте лопатку и сдвиньте пластиковый корпус над мини-USB портом.

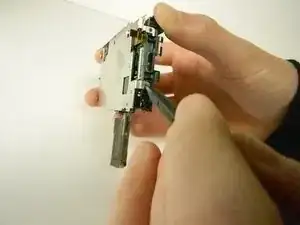

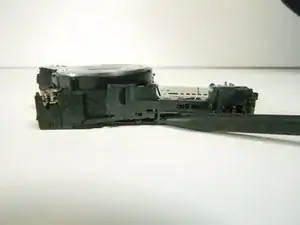

Используйте лопатку, чтобы отстегнуть пластиковую защёлку на верхней части камеры.

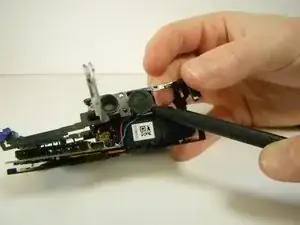

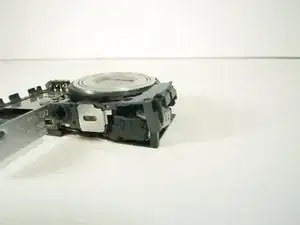

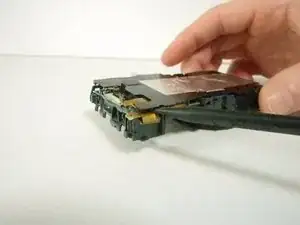

С помощью лопатки разомкните оба конца металлической детали. Как только динамик освободится, вы можете снять пластиковую рамку.

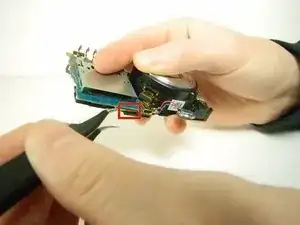

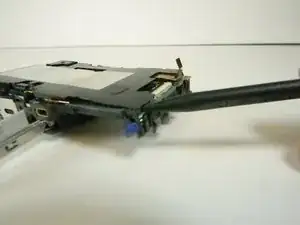

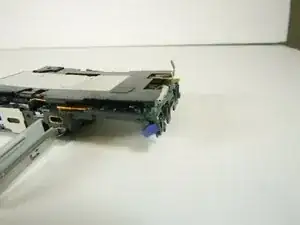

С помощью пинцета отключите шлейф, расположенный под материнской платой в нижней части камеры.

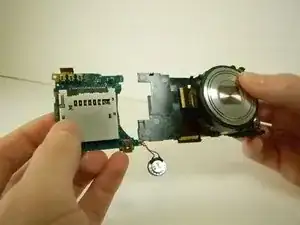

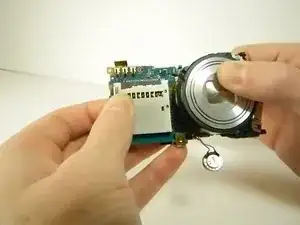

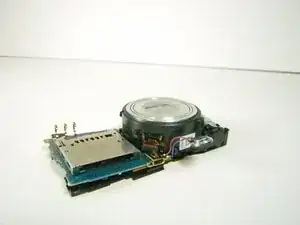

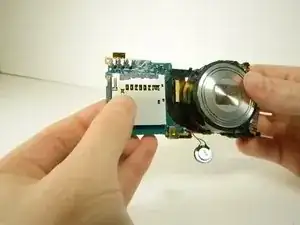

Держа одну руку на пластиковом каркасе, а другую на материнской плате, потяните материнскую плату влево, чтобы отключить последний шлейф.
