Замена ЖК-экрана Sony Cyber-shot DSC-T1
Снятие ЖК-экрана — одна из самых сложных операций с вашим Cyber-shot. Поскольку ЖК-экран находится на задней стороне камеры, вам придётся полностью разобрать камеру, чтобы добраться до него.
Шаг 1
Найдите дверцу отсека аккумулятора на нижней части камеры.
Нажмите на дверцу и сдвиньте её назад. Дверца щёлкнет и откроется.
Шаг 2
Извлеките аккумулятор из отсека, который вы открыли на предыдущем шаге.
Шаг 3
На левой и правой сторонах камеры по одному винту, и два винта на нижней части.
Используйте отвёртку PH00 и удалите шесть винтов длиной 2,9 мм.
Шаг 4
Осторожно подденьте переднюю панель корпуса руками и отведите её от камеры.
Шаг 5
Используйте наконечник лопатки, чтобы перевернуть защёлку на ZIF-коннекторе, фиксирующем шлейф материнской платы.
На второй фотографии показан вид этих защёлок в открытом положении.
Шаг 6
Схватите модуль CCD-датчика и извлеките его.
Шаг 7
Используйте пинцет, чтобы сдвинуть белую деталь на задней части задней крышки вправо.
Это выведет белую деталь из зацепления, позволив вам снять её с задней крышки.
Шаг 8
Используйте наконечник лопатки, чтобы перевернуть защёлку на ZIF-коннекторе, фиксирующем шлейф материнской платы.
Отсоедините шлейфы от этих двух ZIF-коннекторов.
Шаг 9

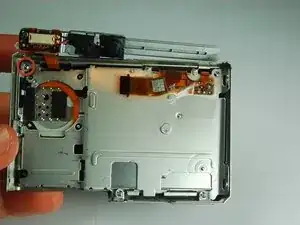

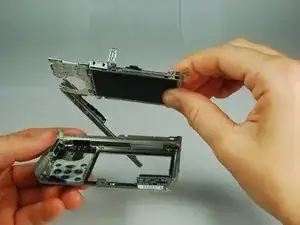

Поднимите узел материнской платы и поверните его, чтобы вы могли удобно видеть, где внутренности соединяются с задней крышкой.
Извлеките ZIF-коннекторы из зажима на левом конце верхней части.
Узел материнской платы теперь отделён от задней крышки.
Шаг 10

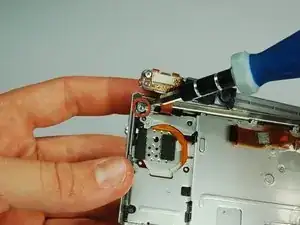

Используйте отвёртку PH00, чтобы удалить филипс-винт 2,9 мм на верхней левой стороне корпуса.
Шаг 11

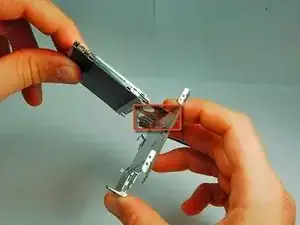

Снимите заднюю рамку с узла ЖК-экрана.

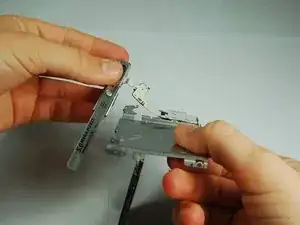

Переверните узел ЖК-экрана и осторожно снимите верхнюю планку (в которой находятся кнопки затвора и питания).
Шаг 12
Снимите ленту, которая прикрепляет ЖК-экран к узлу.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
