Замена материнской платы Sony Cyber-shot DSC-T1

Найдите крышку батарейного отсека в нижней части фотоаппарата.

Нажмите на крышку и сдвиньте её назад. Крышка отщелкнется.

Извлеките батарею из отсека, который вы открыли на предыдущем шаге.

На левой и правой сторонах камеры по два винта, а также два винта на дне.

Используйте отвёртку PH00 и выкрутите шесть винтов длиной 2.9 мм.

Осторожно отожмите переднюю панель от корпуса камеры руками.

Используйте наконечник лопатки, чтобы откинуть защёлку на ZIF‑разъёме, фиксирующем ленточный кабель материнской платы.

Вторая фотография показывает, как выглядят эти защёлки в открытом положении.

Возьмитесь за модуль ПЗС‑датчика и извлеките его.

В этой камере установлен очень мощный конденсатор (чёрный цилиндр). Избегайте прикосновения к областям вокруг двух проводов, идущих от его верхней части. Это может привести к тяжелому электрическому удару.

Аккуратно освободите внутренние компоненты от корпуса, поднимая за нижний конец и слегка потянув.

Компоненты по‑прежнему соединены с корпусом кабелями, но становятся значительно более подвижными.

Модуль вспышки показан с правой стороны.

Используйте наконечник лопатки, чтобы откинуть защёлку на ZIF‑разъёме, фиксирующем ленточный кабель материнской платы.

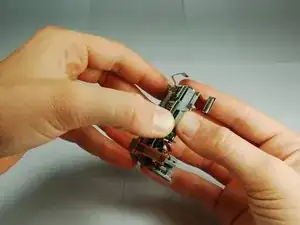

Возьмите модуль вспышки за нижнюю часть и извлеките его.

Используйте пинцет, чтобы сдвинуть белую деталь на задней крышке вправо.

Это отожмёт белую деталь, позволяя извлечь её из задней крышки.

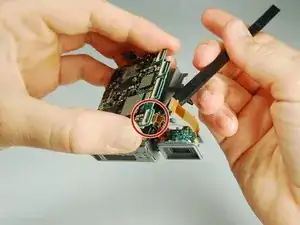

Используйте наконечник лопатки, чтобы откинуть защёлку на ZIF‑разъёме, фиксирующем ленточный кабель материнской платы.

Извлеките ленточные кабели из этих двух ZIF‑разъёмов.

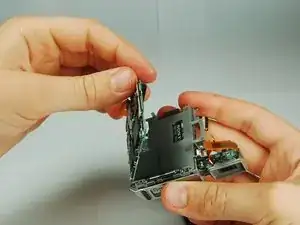

Поднимите узел материнской платы и поверните его, чтобы было легче видеть, где внутренние компоненты соединяются с задней крышкой.

Снимите ZIF‑разъёмы с зажима на левом конце верхней части.

Теперь узел материнской платы отделён от задней крышки.

Найдите винт внутри маленькой белой детали на узле материнской платы.

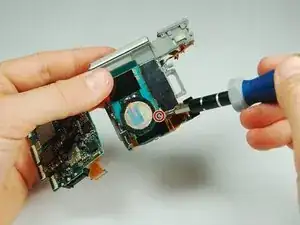

Выверните этот винт длиной 2.9 мм при помощи отвёртки PH00.

Используйте пинцет, чтобы снять маленькую белую деталь с узла материнской платы.

Переверните узел материнской платы.

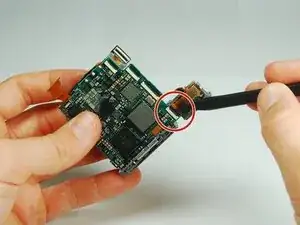

Используйте лопатку, чтобы открыть ZIF‑разъём на материнской плате.

Извлеките ленточные кабели из открытой защёлки.

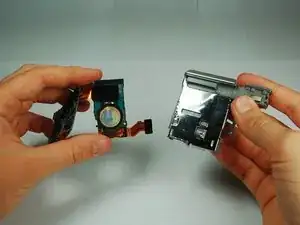

Небольшим усилием разъедините материнскую плату от монтажного узла материнской платы.

Будьте осторожны при разделении платы, чтобы не повредить ленточные кабели или другие компоненты.

Отсоедините ленточный кабель, соединяющий аккумуляторный блок с материнской платой.

Подтяните материнскую плату вверх от аккумуляторного блока и переверните узел материнской платы.

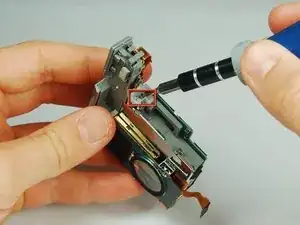

Используйте отвёртку PH00, чтобы выкрутить винт длиной 2.9 мм, соединяющий динамик с аккумуляторным блоком.
