Замена объектива Nikon S3700

Группируйте винты по цветовой маркировке.

Удалите внешние винты

Снимите заднюю панель.

С помощью тонкого лезвия аккуратно подденьте верхнюю правую сторону платы с кнопками, чтобы освободить штифт из отверстия на средней рамке внизу. При этом слегка надавите на верхнюю левую сторону, чтобы освободить плату с кнопками из зажима. Одновременно нижний левый угол освободится из другого зажима.

Переверните заднюю плату с кнопками, чтобы открыть доступ к ZIF-коннектору ЖК-дисплея.

Отогните фиксацию ZIF-разъёма и вытяните шлейф. (На разъёме может быть кусочек липкой ленты. Удаление ленты может освободить прижимную планку разъёма.)

Фиксатор ZIF очень хрупкий, поэтому при его открытии соблюдайте осторожность. Он легко ломается.

Снимите ЖК-дисплей.

Удалите винты

Снимите переднюю панель корпуса

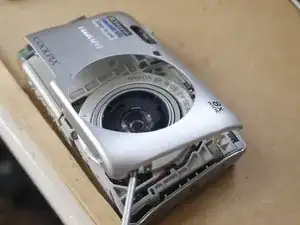

Снимите верхнюю часть корпуса

Две области, выделенные красным, содержат подвижные детали. Следите за этими деталями, поскольку их легко потерять. После снятия верхней части корпуса они скорее всего выпадут. В частности, за держателем батареи находится маленькая пружина, которую очень легко потерять.

Разрядите конденсатор, чтобы избежать удара током.

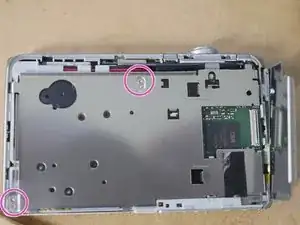

Отожмите зажаты со всех 4 сторон и снимите заднюю металлическую пластину.

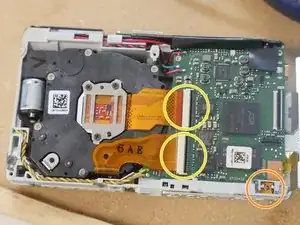

Освободите шлейфы объектива и ПЗС от ZIF-разъёмов, аккуратно подняв чёрную запорную планку на задней части разъёмов. Они могут быть немного тугими, поэтому требуется осторожность.

Извлеките объектив из корпуса и замените его. Для сборки выполните шаги в обратном порядке

Область, выделенная оранжевым, легко теряется. Следите за этой деталью. Если устройство наклонить, деталь выпадет.
