Замена лампы подсветки камеры Nikon Coolpix S4000

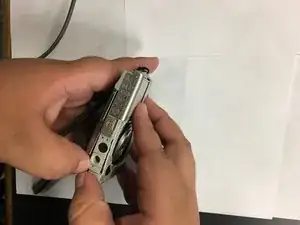

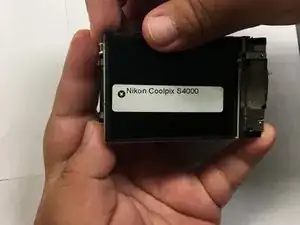

Сдвиньте крышку отсека батареи пальцем или большим пальцем и отпустите её, чтобы крышка открылось.

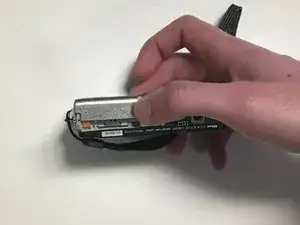

Нажмите на оранжевую защёлку назад — батарея выскочит.

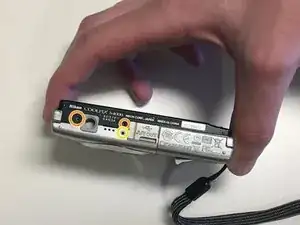

Удалите четыре винта Phillips #000 длиной 2 мм.

Удалите два чёрных винта Phillips #000 длиной 3 мм.

Удалите один винт Phillips #000 длиной 4 мм.

Удалите два серебристых винта Phillips #000 длиной 3 мм.

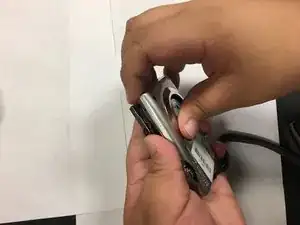

Используйте пальцы или лопаточку, чтобы приподнять один край корпуса, затем разделите две части.

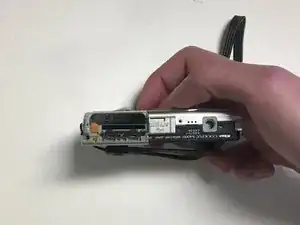

Переверните камеру.

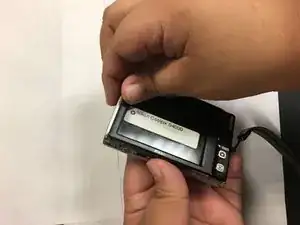

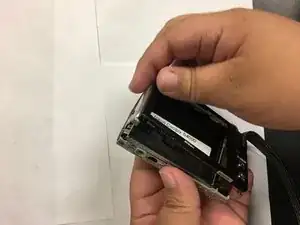

Используйте пальцы или лопаточку, чтобы приподнять один край задней крышки и отщёлкнуть её от задней части корпуса камеры.

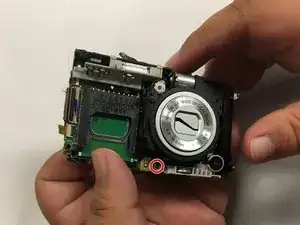

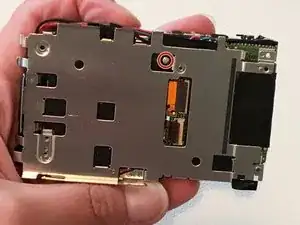

Снимите один винт Phillips #000 длиной 3 мм с задней стороны камеры.

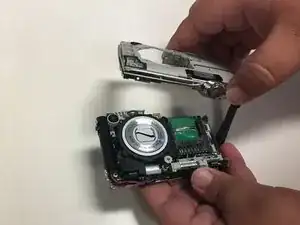

Переверните камеру и снимите корпус объектива, поддев его пальцами или лопаточкой под край корпуса.

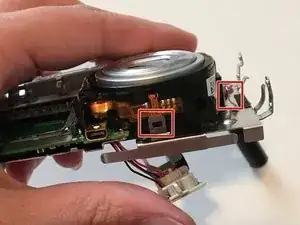

Отпаивайте два провода, соединяющие корпус с платой.

Работайте осторожно, чтобы не оборвать припаянные провода.

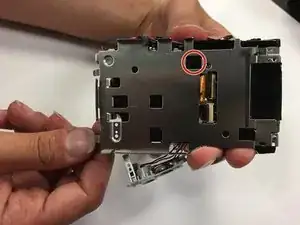

Снимите один винт Phillips #000 длиной 2 мм.

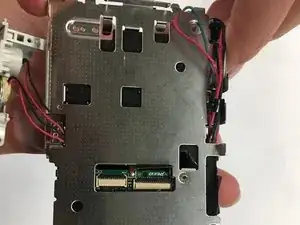

Используйте плоский конец лопаточки, чтобы приподнять чёрные язычки на ZIF-разъёмах.

Вытяните ленточные кабели из ZIF-разъёмов.

Поймав верхний левый угол экрана, потяните его вверх, пока экран полностью не снимется.

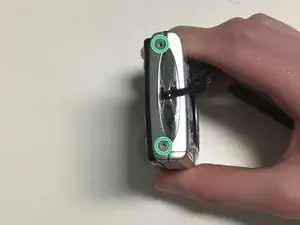

Удалите два винта Phillips #000 длиной 3 мм.

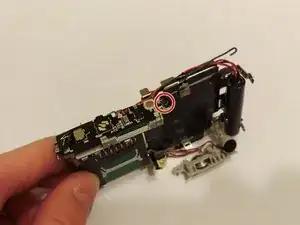

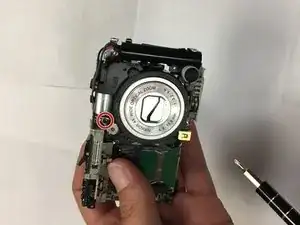

Переверните камеру и удалите один винт Phillips #000 длиной 4 мм.

Винт может быть закрыт чёрной лентой.

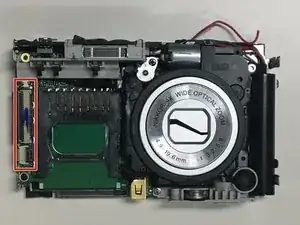

Используйте плоский конец лопаточки, чтобы откинуть чёрные язычки на ZIF-разъёмах.

Вытяните ленточные кабели из ZIF-разъёмов.

Используйте плоский конец лопаточки, чтобы отжать защёлки фиксации объектива и одновременно тяните объектив от корпуса камеры.

Защёлки хрупкие, поэтому прикладывайте умеренную силу.

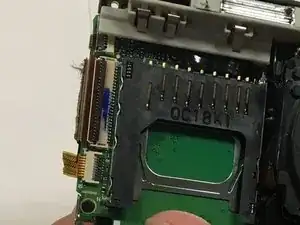

Используйте плоский конец лопаточки, чтобы приподнять чёрный язычок на ZIF-разъёме.

Вытяните оранжевый ленточный кабель из ZIF-разъёма.

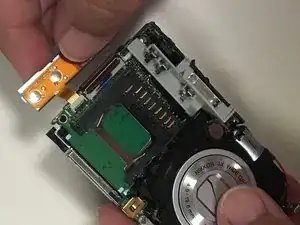

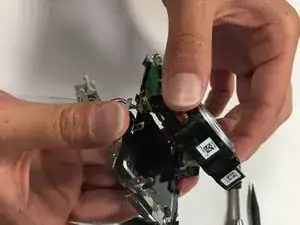

Отделите объектив от материнской платы.

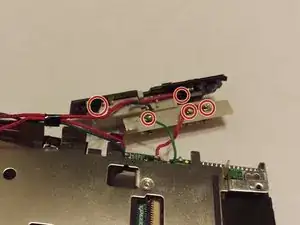

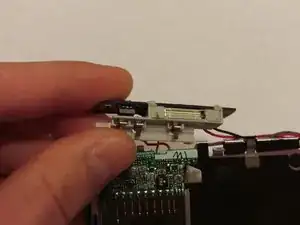

Удалите чёрный винт длиной 3 мм с верхней части лампы подсветки.

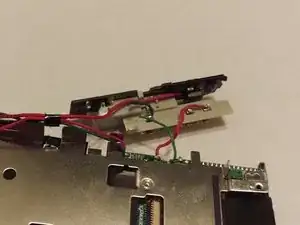

Оттяните лампу подсветки, чтобы отсоединить её от камеры.

Снимите подключённые провода с лампы подсветки.

Припаяйте провода к контактам новой лампы подсветки.
