Замена объектива Lorex LW2742

На вашем объективе есть царапины, сколы или трещины, из-за которых изображение размыто? Замена объектива может решить эту проблему.

Шаг 1

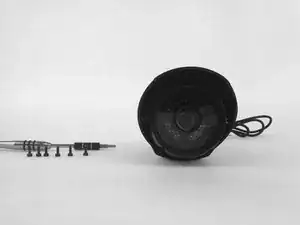

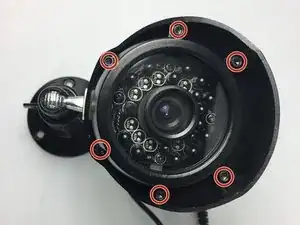

Снимите шесть винтов Torx T10 длиной 10 мм на лицевой стороне камеры.

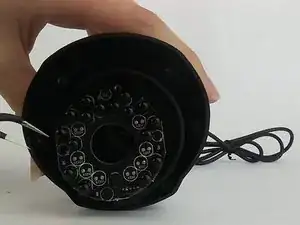

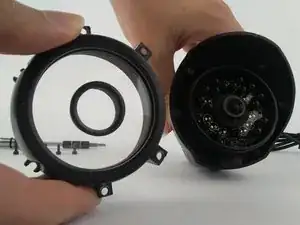

Снимите внешнюю крышку объектива.

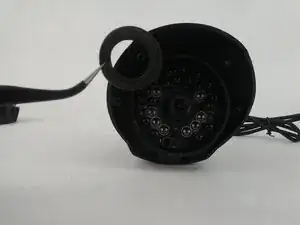

Удалите кольцо из поролона вокруг объектива пинцетом.

Будьте осторожны: электронные компоненты платы светодиодов могут быть повреждены, если вы будете использовать пальцы вместо пинцета на этом этапе.

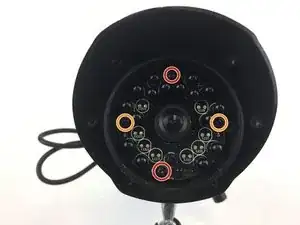

Снимите два винта Phillips №1 длиной 5 мм.

Снимите два винта Phillips №0 длиной 8 мм.

При сборке сначала затяните верхний и нижний винты длиной 5 мм, затем левый и правый винты длиной 8 мм.

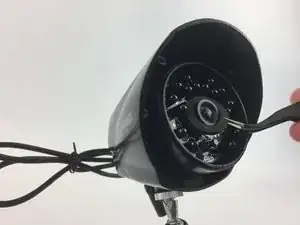

Снимите плату светодиодов с помощью пинцета.

Отсоединять плату светодиодов от внутренних компонентов для замены объектива не требуется.

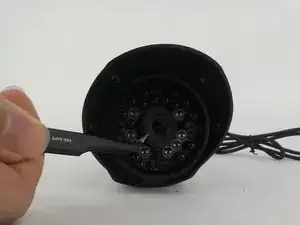

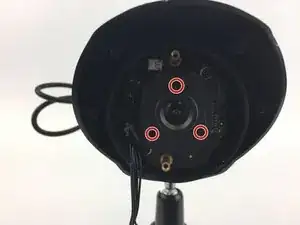

Используя отвёртку Phillips №000, снимите три винта длиной 3 мм с передней части объектива камеры

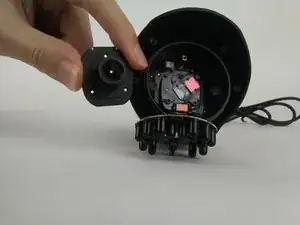

Снимите объектив камеры.

После замены объектива и до начала сборки рекомендуется очистить поверхность нового объектива салфеткой из микрофибры

Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
