Замена плат Circuit Board Lorex MC6950

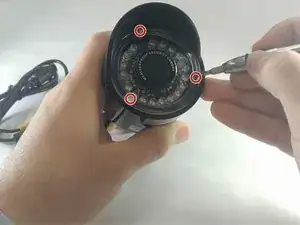

Чтобы снять плату, сначала необходимо удалить три крышки винтов и 15-миллиметровые винты JIS 0, связанные с ними, расположенные на пластиковом корпусе, в котором находится камера.

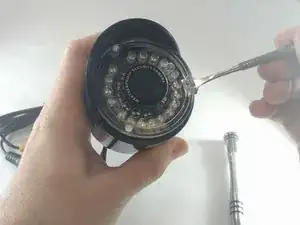

Затем необходимо извлечь камеру. Металлическая лопатка будет полезна для её извлечения, так как она запечатана внутри внешнего корпуса.

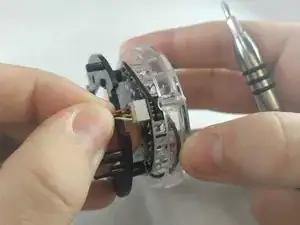

После извлечения камеры уберите провода из внешнего корпуса.

Будьте осторожны. Металлическая лопатка может повредить камеру, если с ней обращаться неаккуратно.

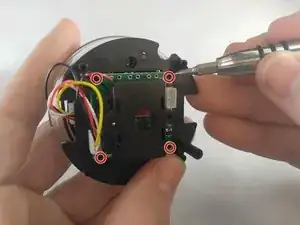

Держа камеру в руках, необходимо отделить плату от корпуса светодиодов. В каждом углу платы находится винт JIS 0 диаметром 5 мм.

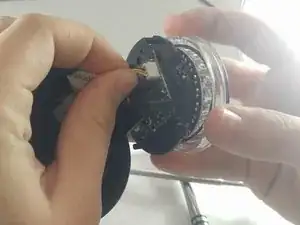

Также следует отключить провода, соединяющие плату с корпусом.

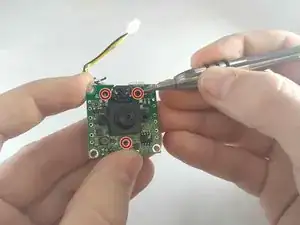

Теперь необходимо удалить мотор, объектив и провода с платы. На стороне объектива платы находятся три винта JIS 0 диаметром 5 мм для снятия корпуса мотора.

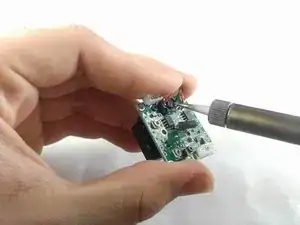

Корпус мотора нужно будет припаять обратно к новой плате при сборке. Провода должны исходить из платы и соединяться с корпусом мотора на противоположной стороне от объектива платы.

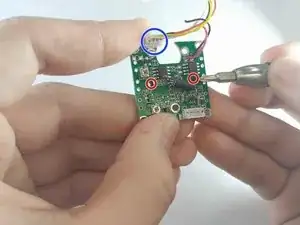

Об объективе расположены два винта JIS 0 диаметром 5 мм, находящиеся под предыдущим местоположением мотора.

На заключительном этапе нужно удалить провода, которые соединяли плату с корпусом, из самой платы.

Объектив следует установить первым компонентом при сборке камеры.
