Замена материнской платы Nikon Coolpix S4000

Сдвиньте крышку отсека батареи пальцем или большим пальцем и отпустите её, чтобы крышка открылась.

Нажмите на оранжевую защёлку назад — батарея выскочит.

Удалите четыре винта Phillips #000 длиной 2 мм.

Удалите два чёрных винта Phillips #000 длиной 3 мм.

Удалите один винт Phillips #000 длиной 4 мм.

Удалите два серебристых винта Phillips #000 длиной 3 мм.

Используйте пальцы или лопатку, чтобы приподнять один край корпуса, затем разделите две части корпусa.

Переверните камеру.

Используйте пальцы или лопатку, чтобы приподнять один край задней крышки и отогнуть её от задней части камеры.

Удалите один винт Phillips #000 длиной 3 мм с задней части камеры.

Переверните камеру и снимите корпус объектива, поддев его пальцами или лопаткой за кромку корпуса.

Отпаивайте два провода, соединяющих корпус с материнской платой.

Действуйте аккуратно, чтобы не повредить припаянные провода.

Удалите один винт Phillips #000 длиной 2 мм.

Используйте плоский конец лопатки, чтобы приподнять чёрные защёлки на ZIF-разъёмах.

Вытащите ленточные кабели из ZIF-разъёмов.

Схватив верхний левый угол экрана, потяните его вверх, пока экран полностью не снимется.

Удалите два винта Phillips #000 длиной 3 мм.

Переверните камеру и удалите один винт Phillips #000 длиной 4 мм.

Винт может быть закрыт чёрной лентой.

Используйте плоский конец лопатки, чтобы отогнуть чёрные защёлки на ZIF-разъёмах.

Вытащите ленточные кабели из ZIF-разъёмов.

Используйте плоский конец лопатки, чтобы поддеть фиксирующие защёлки объектива и одновременно оттянуть объектив от корпуса камеры.

Защёлки хрупкие, поэтому применяйте слабое усилие.

Используйте плоский конец лопатки, чтобы приподнять чёрную защёлку на ZIF-разъёме.

Вытащите оранжевый ленточный кабель из ZIF-разъёма.

Отделите объектив от материнской платы.

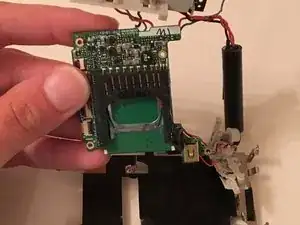

Удалите два винта Phillips #000, фиксирующие материнскую плату.

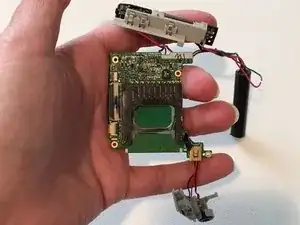

Выньте материнскую плату.
