Замена объектива Nikon Coolpix S4100

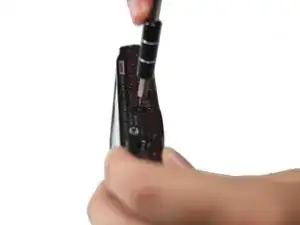

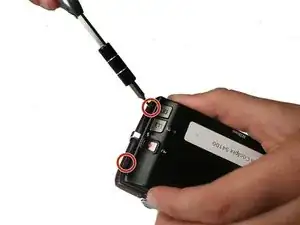

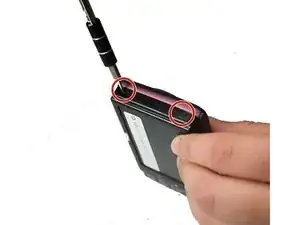

Используя крестовую отвертку Philips #000, выкрутите 8 винтов (3,30 мм), видимых на внешней части камеры.

По 2 с каждой стороны и 4 внизу.

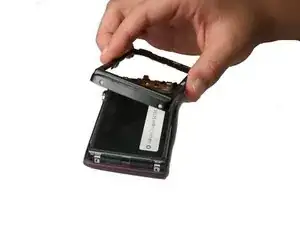

Снимите чёрный задний кожух вокруг ЖК-экрана.

Используя крестовую отвертку Philips #000, выкрутите внутренний винт 1,90 мм, расположенный прямо над креплением шнурка.

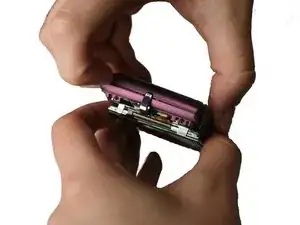

Отстегните передний корпусный кожух.

Если это затруднительно, используйте лопаточку, чтобы аккуратно помочь при снятии кожуха.

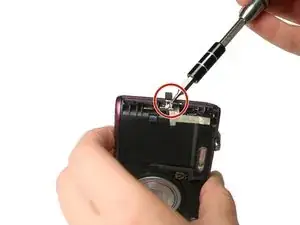

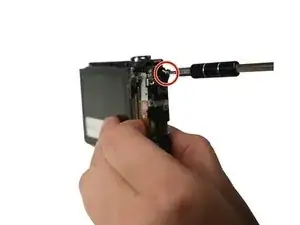

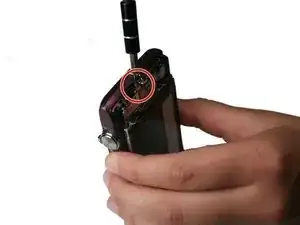

Используя крестовую отвертку Philips #000, выкрутите винт 3,30 мм, расположенный на стороне камеры рядом с креплением шнурка.

Используя крестовую отвертку Philips #000, выкрутите ещё 2 винта 3,30 мм, удерживающие крепление шнурка на месте.

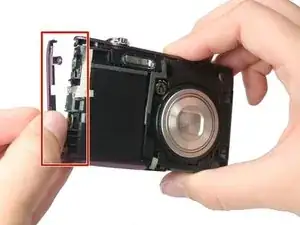

Снимите крепление шнурка и соответствующий боковой корпусный кожух с камеры.

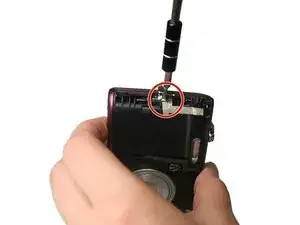

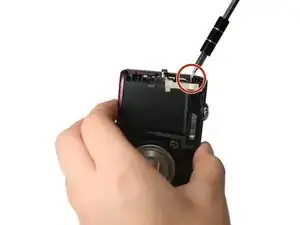

Используя крестовую отвертку Philips #000, выкрутите винт 3,30 мм, фиксирующий верхний корпусный кожух.

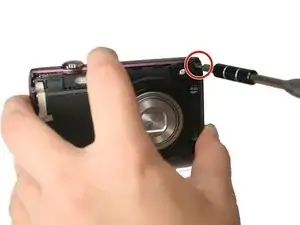

Используя крестовую отвертку Philips #000, выкрутите винт 3,40 мм, расположенный на передней части камеры в верхнем углу рядом со светодиодом.

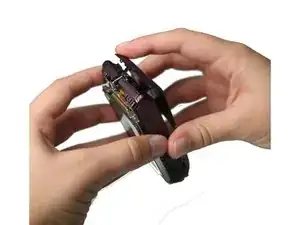

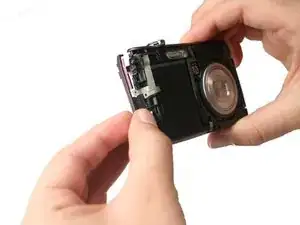

Снимите оставшийся боковой корпусный кожух.

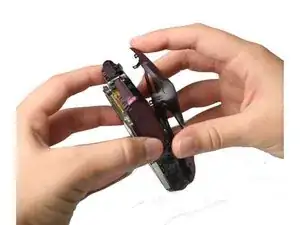

Снимите верхний корпусный кожух.

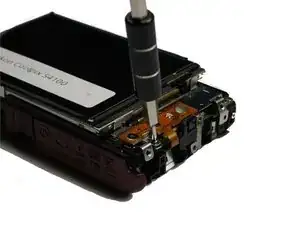

Используя крестовую отвертку Philips #000, выкрутите винт 3,40 мм, расположенный рядом с функциональными кнопками.

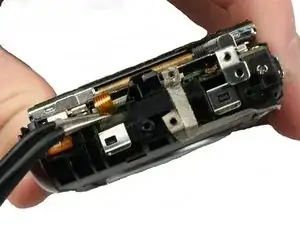

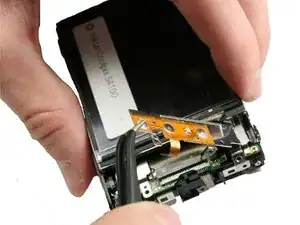

Используя пинцет для точных работ, отсоедините ленточный кабель, идущий от платы функциональных кнопок к нижней стороне материнской платы.

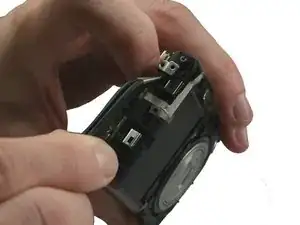

Используя пинцет для точных работ, приподнимите нижнюю часть пластины функциональных кнопок и снимите металлическую пластину.

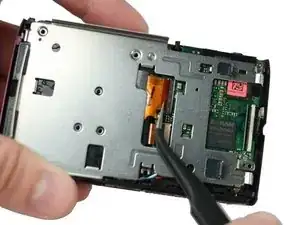

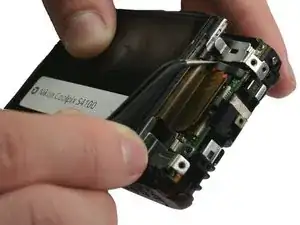

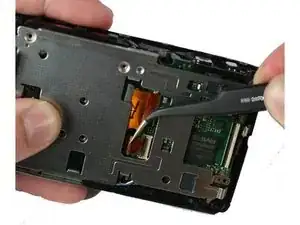

Используя пинцет для точных работ, аккуратно отсоедините ленточный кабель, идущий от ЖК-экрана к нижней стороне материнской платы.

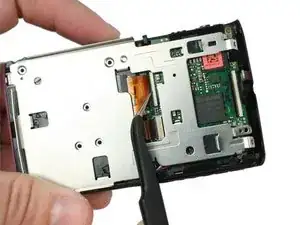

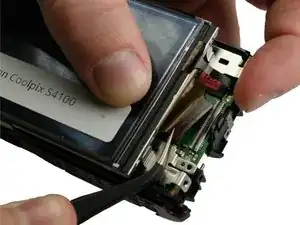

Используя пинцет для точных работ, аккуратно приподнимите чёрную полоску ZIF-коннектора, фиксирующую кабель от ЖК-экрана к материнской плате.

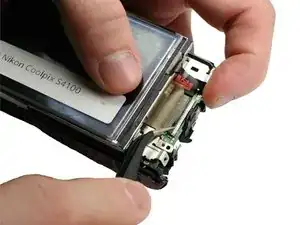

Затем аккуратно извлеките провод, подтянув основание ленточного кабеля в сторону ЖК-экрана.

Не протыкайте и не повреждайте сам кабель. Захватывайте пинцетом только чёрную складку.

Чёрная полоска отогнётся назад, но останется прикреплённой к материнской плате.

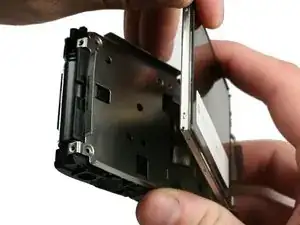

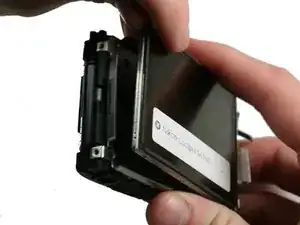

Снимите ЖК-экран с металлического крепления.

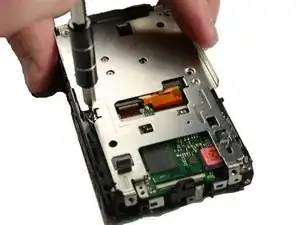

Используя крестовую отвертку Philips #000, выкрутите 7 винтов Philips длиной 3,4 мм из металлического крепления ЖК-экрана камеры.

Используя пинцет для точных работ, аккуратно приподнимите чёрную полоску первого ZIF-коннектора, фиксирующего кабель от объектива к коннектору на материнской плате.

Чёрная полоска отогнётся назад, но останется прикреплённой к коннектору.

Используя пинцет для точных работ, захватите основание первого ленточного кабеля и вытяните его параллельно металлическому креплению.

Используя пинцет для точных работ, аккуратно приподнимите чёрную полоску второго ZIF-коннектора, фиксирующего кабель от объектива к коннектору на материнской плате.

Чёрная полоска отогнётся назад, но останется прикреплённой к коннектору.

Используя пинцет для точных работ, захватите основание второго ленточного кабеля и вытяните его параллельно металлическому креплению.

Используя пластиковую лопатку, отожмите 4 зажима на внешней стороне крепления экрана.

Отделите крепление экрана от объектива.

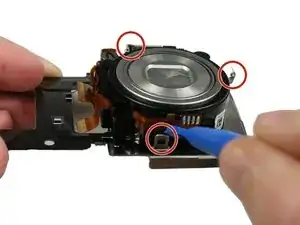

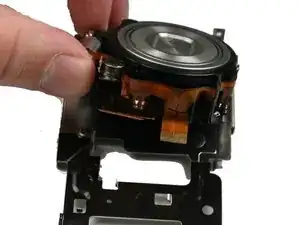

Используя пластиковую лопатку, отожмите 3 металлических зажима от объектива.

Металлические зажимы расположены по периметру объектива.

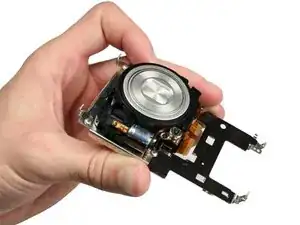

Снимите объектив.
