Замена динамика Nikon Coolpix S4000

Сдвиньте крышку отсека батареи пальцем или большим пальцем и отпустите её, чтобы крышка открылась.

Нажмите на оранжевую защёлку назад — батарея выскочит.

Удалите четыре винта Phillips #000 длиной 2 мм.

Удалите два чёрных винта Phillips #000 длиной 3 мм.

Удалите один винт Phillips #000 длиной 4 мм.

Удалите два серебристых винта Phillips #000 длиной 3 мм.

Используйте пальцы или лопатку, чтобы приподнять один край корпуса, затем разъедините две части.

Переверните камеру.

Используйте пальцы или лопатку, чтобы приподнять один край задней крышки и отделить её от задней части корпуса камеры.

Удалите один винт Phillips #000 длиной 3 мм с задней части камеры.

Переверните камеру и снимите корпус объектива, поддев губу корпуса пальцами или лопаткой.

Отпаять два провода, соединяющие корпус с материнской платой.

Работайте осторожно, чтобы не повредить припаянные провода.

Удалите один винт Phillips #000 длиной 2 мм.

Используйте плоский конец лопатки, чтобы поднять чёрные защёлки на ZIF-разъёмах.

Выньте ленточные кабели из ZIF-разъёмов.

Схватив за верхний левый угол экрана, потяните его вверх, пока экран полностью не снимется.

Удалите два винта Phillips #000 длиной 3 мм.

Переверните камеру и удалите один винт Phillips #000 длиной 4 мм.

На винте может быть чёрная лента.

Используйте плоский конец лопатки, чтобы отогнуть чёрные защёлки на ZIF-разъёмах.

Выньте ленточные кабели из ZIF-разъёмов.

Используйте плоский конец лопатки, чтобы открыть фиксирующие защёлки объектива, одновременно тянув объектив от корпуса камеры.

Защёлки хрупкие — применяйте мягкую силу.

Используйте плоский конец лопатки, чтобы приподнять чёрную защёлку на ZIF-разъёме.

Выньте оранжевый ленточный кабель из ZIF-разъёма.

Отсоедините объектив от материнской платы.

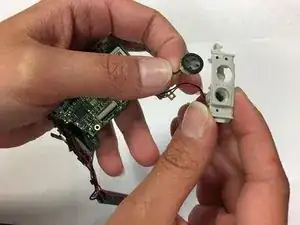

Выдвиньте динамик из нижней части держателя динамика.
