Замена объектива Cyber-shot DSC-H55

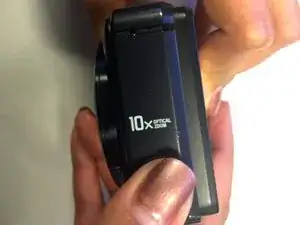

Используйте крестовую отвёртку №00, чтобы выкрутить два винта, расположенных на правой стороне камеры.

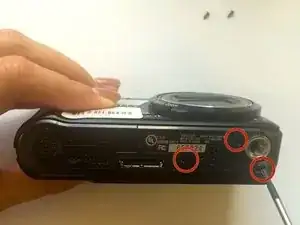

Используйте крестовую отвёртку №00, чтобы выкрутить три винта на дне камеры.

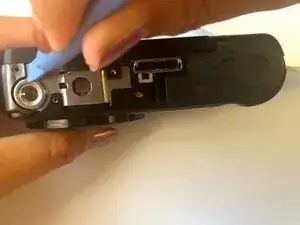

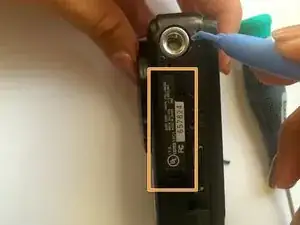

Воспользуйтесь пластиковой вскрывающей присоской, чтобы поднять и снять крышку с информацией о патенте.

Поместите пластиковую вскрывающую присоску в зазор между металлическим кольцом и чёрной деталью слева.

Сдвиньте чёрную крышку и приподнимите её, чтобы снять.

На первом изображении показан вид левой стороны камеры после снятия боковой детали.

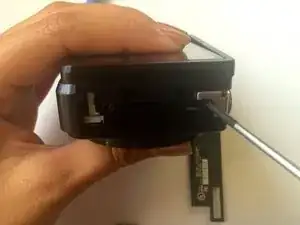

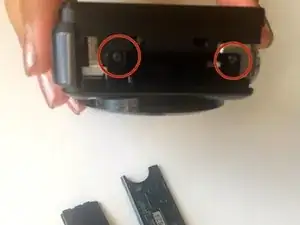

Используйте крестовую отвёртку №00, чтобы выкрутить два винта на этой левой стороне.

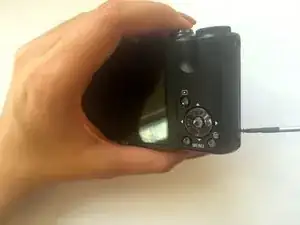

Переверните камеру на правую сторону, где ранее были сняты два винта.

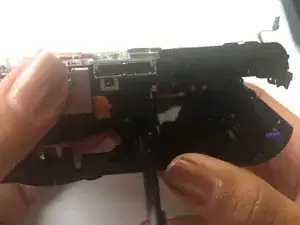

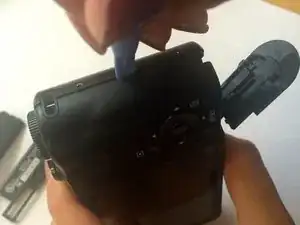

Вставьте пластиковую вскрывающую присоску в зазор и приподнимите, чтобы ослабить эту сторону корпуса. Ослабление одной стороны упрощает снятие всего корпуса.

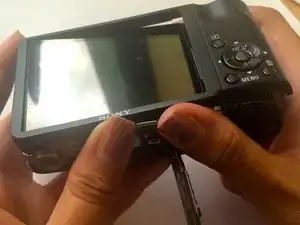

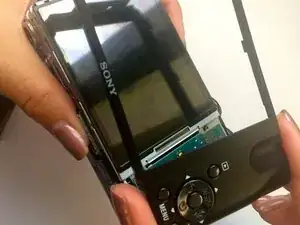

Как только сторона ослаблена, приложите небольшое усилие, чтобы снять корпус.

Сначала снимите одну сторону, затем другую, чтобы избежать повреждения деталей камеры.

Оставьте отсек батареи открытым, чтобы легче было выполнить этот шаг.

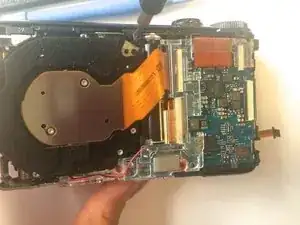

После снятия внешнего корпуса будет видна материнская плата (зелёная плата).

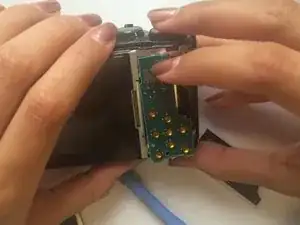

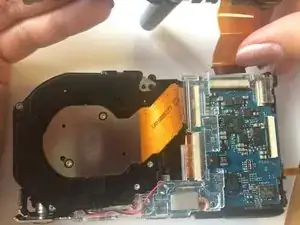

Аккуратно возьмитесь за материнскую плату и переверните её.

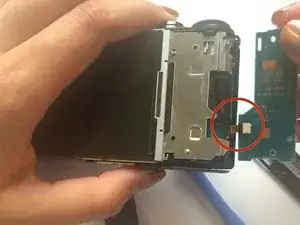

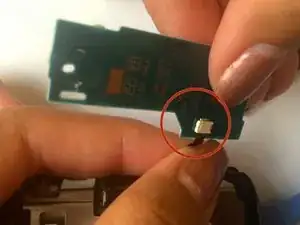

Найдите шлейф, выходящий из материнской платы. Возьмитесь за шлейф как можно ближе к белому квадрату и слегка потяните, чтобы отключить его.

Снимите экран LCD, чтобы отделить металлическую рамку, соединяющую экран с камерой.

Осторожно потяните металлическую рамку в сторону, помня, что правый конец экрана прикреплён шлейфом.

Медленно вынимайте металлическую рамку, пока она полностью не отсоединится.

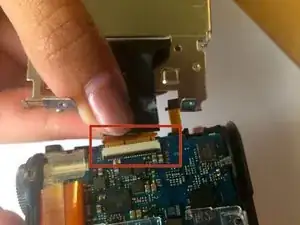

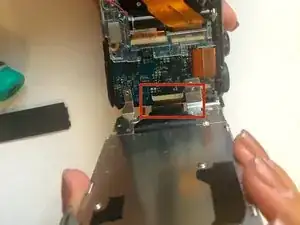

Поверните металлическую рамку экрана вниз. На белом разъёме будет небольшой чёрный фиксатор, который позволяет извлечь шлейф.

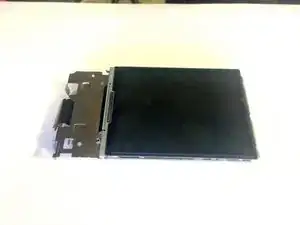

Аккуратно поднимите чёрный фиксатор и выдвиньте шлейф, чтобы снять экран LCD.

Выкрутите крестовой отвёрткой №00 винт, расположенный в верхней центральной части камеры.

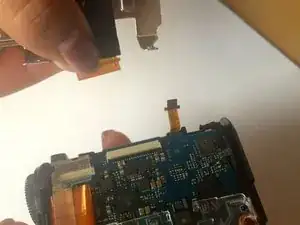

В правом верхнем углу находится шлейф. Обязательно отключите его, как это было сделано на предыдущем шаге.

Медленно и аккуратно потяните вверх.

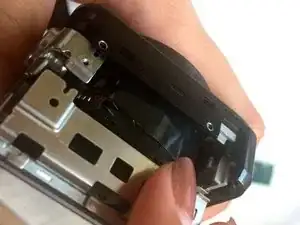

Снимите переднюю внешнюю крышку, сдвигая её с левой стороны.

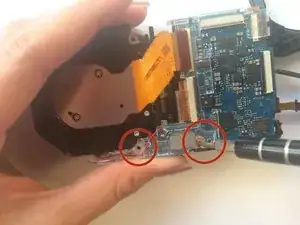

Выкрутите два оранжевых винта, расположенных под объективом.

Снимите пластиковую деталь, взявшись за правую сторону камеры и отодвинув её, чтобы деталь вышла.

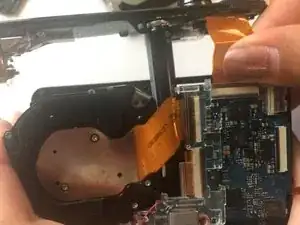

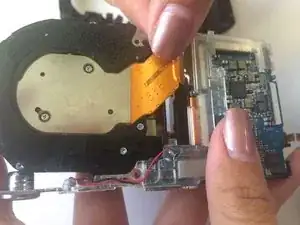

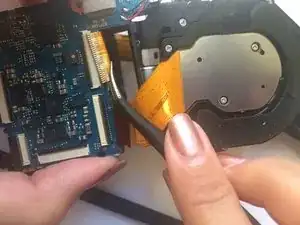

После снятия пластика мы можем легко отключить шлейфы, подняв чёрный фиксатор и вынув шлейф. При необходимости воспользуйтесь пинцетом.

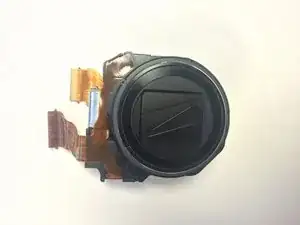

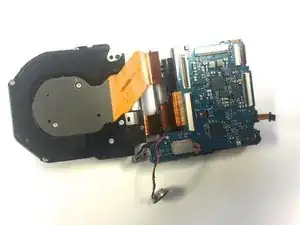

После отключения шлейфов объектив полностью отсоединён от камеры и может быть заменён.
