Замена крышки объектива Leica Z2X

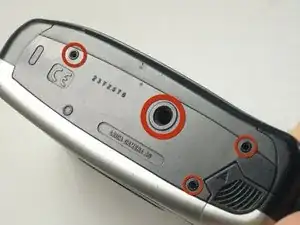

Аккуратно выкрутите четыре винта Phillips #0 на нижней части камеры.

Один винт находится внутри отверстия для штатива (большой круг). Убедитесь, что вы также вынули винт оттуда!

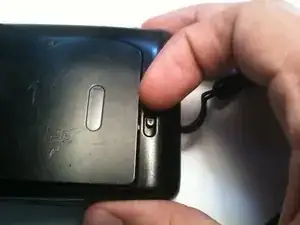

Откройте заднюю крышку камеры, нажав вниз на защёлку крышки.

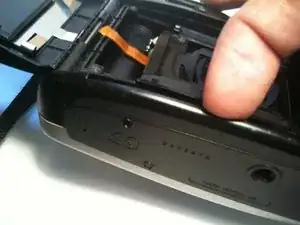

Нажмите на нижнюю панель — она отщёлкнется и снимется.

Отсюда вы можете заменить нижнюю панель или продолжить следующие шаги.

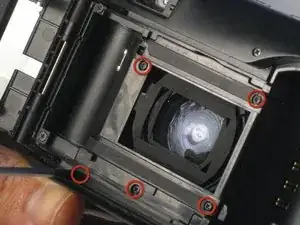

После открытия камеры и снятия нижней панели выкрутите пять винтов, отмеченных на фотографии.

Винт, отмеченный синим, немного сложнее обнаружить, так как он расположен в щели. Не пропустите его!

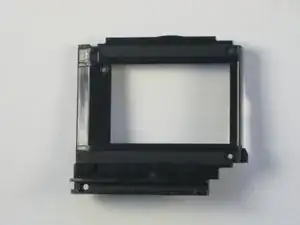

Надавите, пока деталь, открученная на предыдущем шаге, не отщёлкнется.

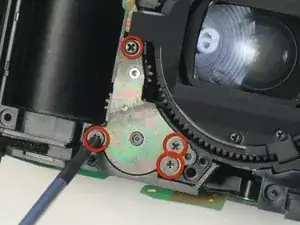

Открутите четыре винта на задней части этой детали в нижнем левом углу объектива.

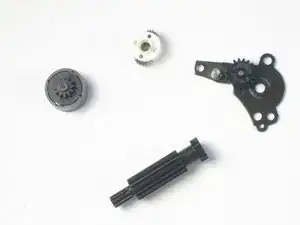

После снятия крышки мотора объектива у вас должны остаться эти четыре детали.

Под этими четырьмя деталями располагается мотор объектива.

Теперь, когда вы сняли нижнюю панель, можно разъединить переднюю и заднюю крышки.

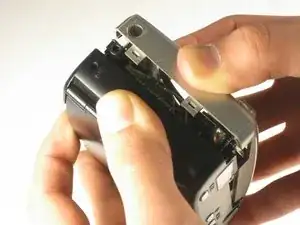

Начните с передней крышки и, приложив усилие (возможно значительное), снимите переднюю крышку.

Далее — задняя крышка.

Надавите, чтобы снять заднюю панель.

Возможен ущерб устройству: будьте осторожны, чтобы кнопки на верхней части камеры не оторвались — это мелкие детали и их легко потерять.

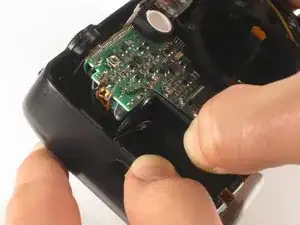

Лучший способ снять заднюю часть — поместить большие пальцы по обе стороны от отсека батареи и разъединять оттуда.

Теперь вы должны снять переднюю и заднюю панели.

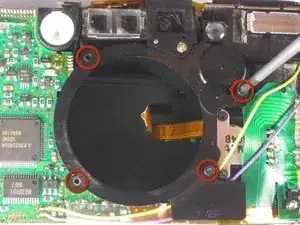

Снимите четыре винта, удерживающие переднюю панель вокруг объектива.

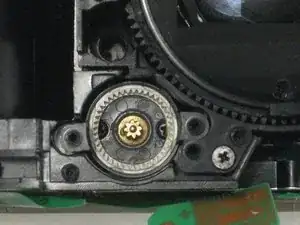

Снимите три шестерни под панелью, снятой на предыдущем шаге; после этого мотор объектива должен быть доступен для снятия.

После снятия мотора объектива приложите давление к задней части объектива и вытолкните его наружу.

Далее найдите три винта возле передней части объектива.

Открутите эти три винта.

После этого вы можете вытащить маленький диск, содержащий крышку объектива.

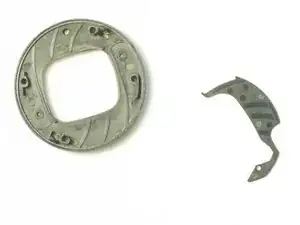

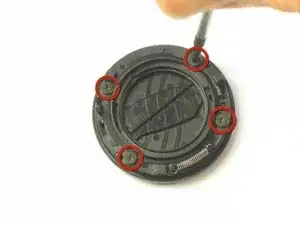

Открутите четыре винта на задней стороне и разберите две части диска.

Отсюда вы можете заменить любые сломанные части в крышке объектива.
