Как заменить A/V-разъём в Konica Minolta DiMAGE Z3

Откройте крышку отсека для батарей, сдвинув её в сторону камеры, чтобы освободить предохранительный фиксатор.

Поднимите крышку вверх, чтобы открыть.

Вставьте четыре батареи в отсек для батарей.

Убедитесь, что положительные и отрицательные контакты батарей размещены в правильном положении.

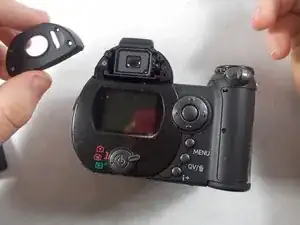

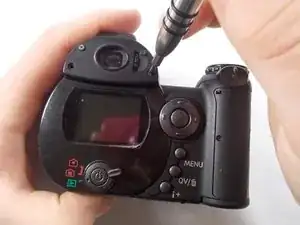

Используйте отвёртку, чтобы выкрутить четыре винта крышки видоискателя.

Снимите 2 маленьких винта под видоискателем.

Снимите защитное покрытие экрана, слегка надавив в верхней части, затем оттянув защитную плёнку от камеры.

Не нажимайте на поверхность ЖК-экрана, иначе он может быть необратимо повреждён. Если на экране остались отпечатки пальцев, аккуратно протрите мягкой, чистой, сухой тканью.

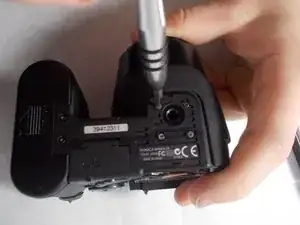

Снимите 6 винтов на нижней панели.

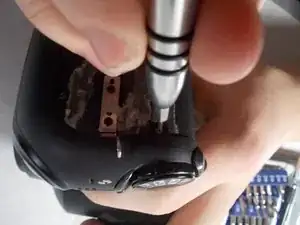

Снимите 1 винт на внешней стороне отсека для батарей.

Он будет находиться под резиновой накладкой.

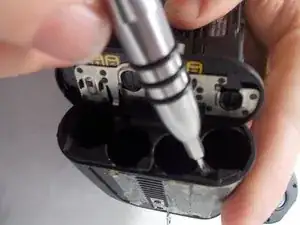

Снимите 1 винт внутри отсека для батарей.

Оттяните ремешок для запястья от передней части камеры, чтобы снять его.

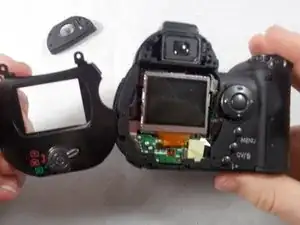

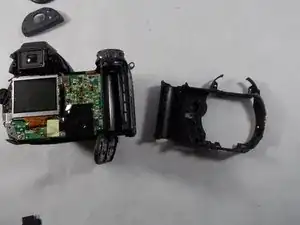

Затем осторожно разъедините заднюю панель корпуса от камеры.

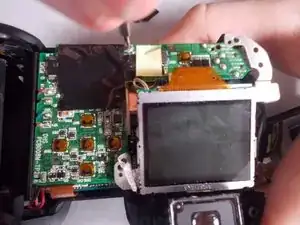

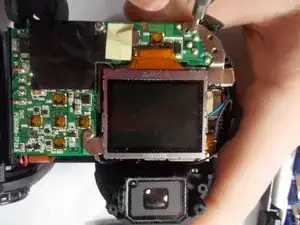

Снимите 3 винта, крепящие ЖК-экран к плате.

Осторожно снимите ЖК-экран с платы.

К ЖК-экрану будут подключены ленточный кабель и несколько проводов.

С помощью пинцета аккуратно вытащите ленточный кабель с платы, тяните за разъём на плате, а не за сам экран.

Отклейте ленту на ЖК-экране, чтобы обнажить место крепления проводов. С помощью пинцета отсоедините провода от ЖК-экрана.

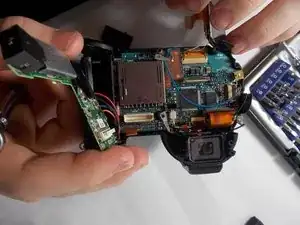

Удалите один винт, который соединяет плату с материнской платой.

Осторожно снимите плату с материнской платы.

Оставьте провода подключёнными к плате.

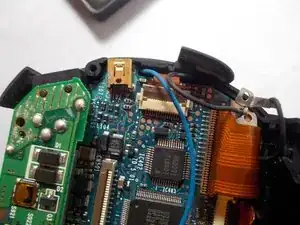

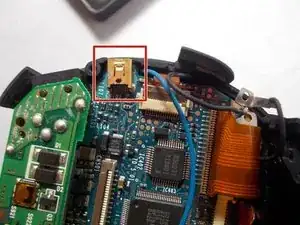

A/V-разъём приклеен к материнской плате. Для ослабления клея осторожно прогрейте место феном для термоусадки.

Удалите A/V-разъём лопаткой.
