Замена экрана LCD на Konica Minolta Dimage Z6
Экран LCD камеры Konica Minolta Dimage Z6 может вызывать проблемы и требовать замены. В этом руководстве описаны шаги, необходимые для замены треснувшего или поврежденного экрана LCD. Пожалуйста, ознакомьтесь с этими ссылками для получения мер предосторожности при работе с аккумуляторами или разбитыми экранами.
Шаг 1

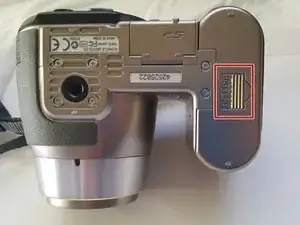

Нажмите на крышку аккумулятора и отведите ее от камеры.

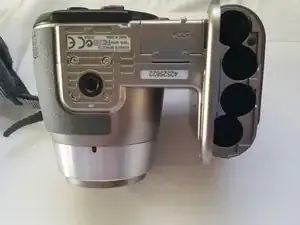

Удалите все четыре батареи.
Закройте крышку аккумулятора перед продолжением.
Шаг 2

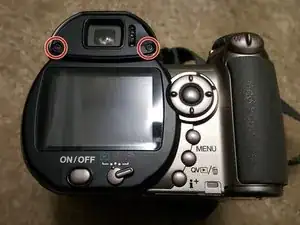

Используйте отвертку Phillips #000, чтобы удалить два черных винта над экраном LCD.
Снимите черный защитный экран.

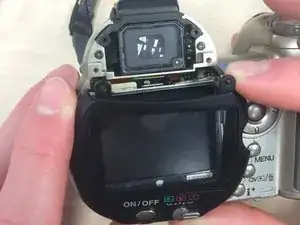

Удалите крышку экрана, приложив небольшое усилие в верхней части, а затем оттяните ее от камеры.
Шаг 3
Об осторожно используйте лопатку, чтобы вытащить экран LCD из зажима.
Экран LCD все еще должен быть соединен с помощью оранжевого шлейфа и двух проводов: одного оранжевого и одного белого.
Используйте пинцет, чтобы аккуратно извлечь шлейф из платы, не трогая экран LCD.
Отделите желтую ленту на экране LCD, чтобы увидеть, где прикреплены два провода. Используйте пинцет, чтобы отсоединить оранжевый и белый провода от экрана LCD.
Шаг 4
Подключите провода к новому экрану в том же месте, где они были прикреплены к старому.
Присоедините ленту нового экрана к плате под металлической пластиной.
С новым экраном на месте, установите его на металлическую пластину. Теперь вы можете заменить крышку экрана.
Шаг 5

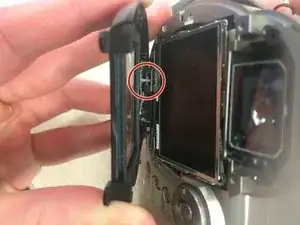

При сборке обратите внимание на серое удлинение внизу черной крышки экрана. Приложите давление к нижней части крышки и поднимите ее вверх на экран.
Заключение
С установленной основной крышкой экрана, выполните шаги 1-3 в обратном порядке для полной сборки устройства. Если новый экран был установ启动 правильно, камера должна функционировать как обычно.
Перевод руководства с ifixit.com
