Замена впускного клапана воды в холодильнике Whirlpool
Используйте это руководство для замены узла впускного клапана в Вашем холодильнике Whirlpool.
Узел впускного клапана — это электромеханический клапан, который открывается для подачи воды к диспенсеру и льдогенератору. Если Ваш холодильник не производит лед или неправильно подаёт воду, узел впускного клапана может быть неисправен.
Это руководство подходит для большинства холодильников Whirlpool. Руководство составлено на примере модели WRS315SDHW. При наличии другой модели возможны небольшие отличия при разборке, но общий процесс ремонта останется тем же.
Примечание: На некоторых фотографиях для наглядности показаны снятые дверцы. Снимать их необязательно и это не изменит порядок действий.
Шаг 1
Перед началом ремонта выполните следующие действия:
Перекройте подачу основной воды
Отключите устройство от сети
Шаг 2
Снимите(-те) винт(ы), фиксирующие заднюю панель.
Ослабьте винт, фиксирующий водяной шланг, чтобы задняя панель могла свободно двигаться.
Шаг 3
Снимите заднюю панель с шасси, оттянув её.
Шаг 4

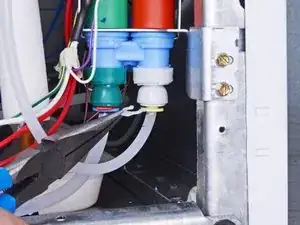

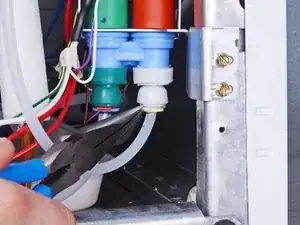

С помощью плоскогубцев с узкими губками или пальцами снимите пластиковую защёлку с узла впускного клапана.
Шаг 5

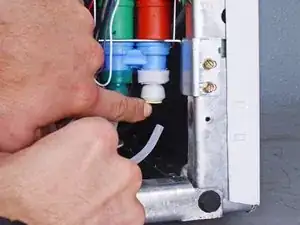

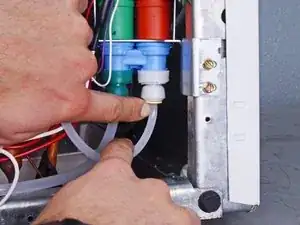

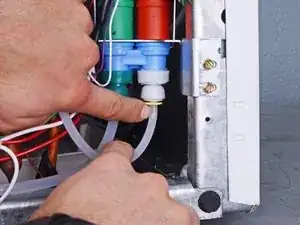

Надавите на пластиковое кольцо над передним водяным шлангом, чтобы освободить его защёлки.
Одновременно с нажатием кольца потяните водяной шланг вниз, чтобы отсоединить его.
Повторите процедуру отсоединения для второго водяного шланга на узле впускного клапана.
Шаг 6

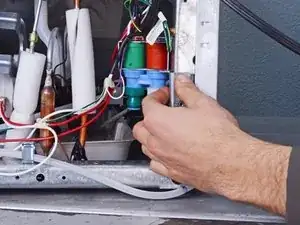

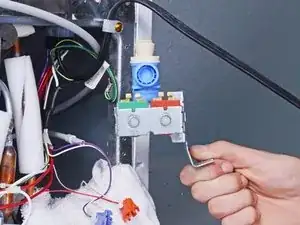

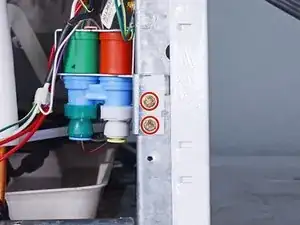

Снимите(-те) винт(ы), фиксирующие узел впускного клапана.
Шаг 7

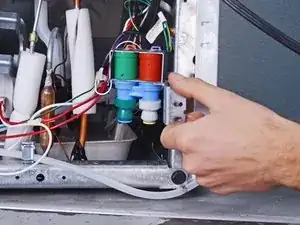

Выньте узел впускного клапана из его посадочного места в шасси и положите его на пол.
Шаг 8

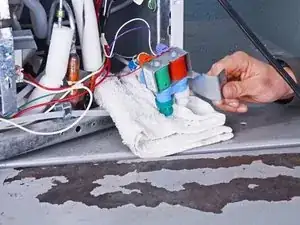

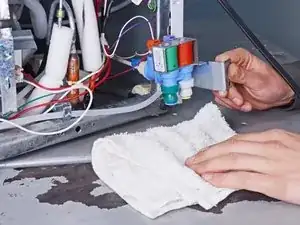

Подложите чистую сухую тряпку под узел впускного клапана перед продолжением работы.
Шаг 9

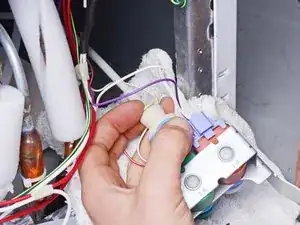

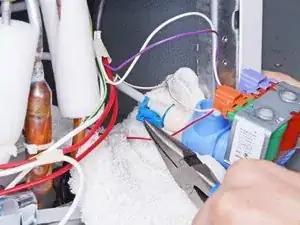

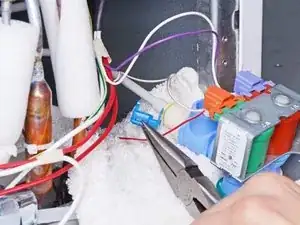

С помощью плоскогубцев с узкими губками или руками снимите зажим с заднего водяного шланга.
Шаг 10

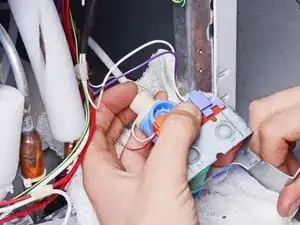

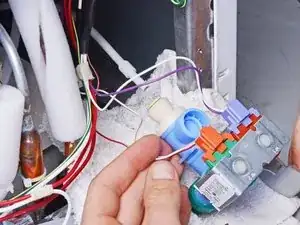

Нажмите на жёлтое пластиковое кольцо над задним водяным шлангом, чтобы освободить его защёлки.
Одновременно с нажатием кольца отведите водяной шланг от узла впускного клапана, чтобы отсоединить его.
Шаг 11

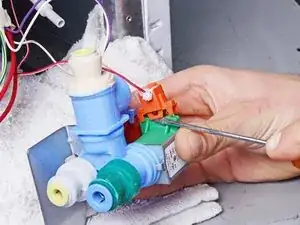

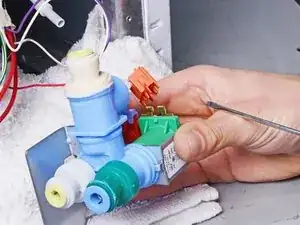

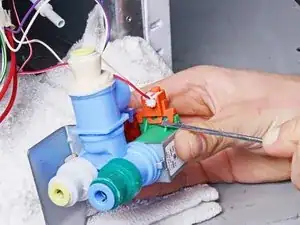

Используйте плоскую отвёртку или похожий инструмент, чтобы отсоединить любые электрические разъёмы, подключённые к узлу впускного клапана.
Шаг 12
Удалите узел впускного клапана из шасси.
Шаг 13

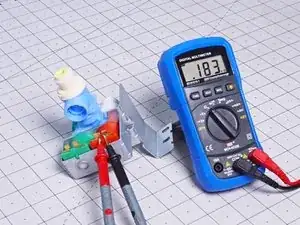

Если у Вас есть мультиметр, Вы можете измерить сопротивление обмоток впускного клапана.
Допустимый диапазон — от 500 до 1,5 кОм.
Заключение
Для сборки устройства выполните вышеописанные действия в обратном порядке.
Утилизируйте электронные отходы через утилизатора с сертификацией R2 или e-Stewards.
