Посудомоечная машина Kenmore (примерно модель 2005 года) — Замена электронной сенсорной панели (посудомоечная машина не запускается)

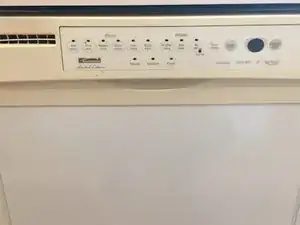

Это передняя часть посудомоечной машины Kenmore. На самом деле она произведена Whirlpool, но продавалась в Sears.

Мастер сервисной службы Sears приходил ко мне домой (я оплатил вызов). Я предположил, что неисправна плата, но техник сказал: «нет, проблема в сенсорной панели». Он сталкивался с этим многократно. Когда он проверил номер детали, сказал, что она снята с производства. — «Значит дорого?» — спросил я. Он ответил: «ее нигде нет». :-(

Но, зайдя на ebay и посмотрев десятки запчастей Kenmore, мы выбрали одну, которая выглядела очень похоже. Рискнули — $40 против новой посудомоечной машины за $500. Продавец ещё принимал возвраты в течение 30 дней!

Безопасность: Отключите автоматический выключатель, питающий посудомоечную машину. Можно замкнуть провод и получить поражение электричеством.

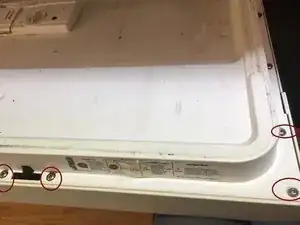

Нужно открутить 6 винтов, которые крепят сенсорную панель и плату к дверце посудомоечной машины. Для этого используется Torx-15. Это верхние 6 винтов.

Я отметил 4 из них красным на фото. Ещё два находятся слева, симметрично правым.

Ниже на дверце есть похожие винты ближе к полу, но их не трогайте.

После выкручивания Torx-винтов сенсорная панель вместе с платой и замком дверцы откидывается. Я использовал табурет высотой около 3 футов, чтобы подпереть её. Провода внутри дверцы остаются подключёнными, поэтому без опоры панель будет свисать. Табурет облегчает работу с заменой.

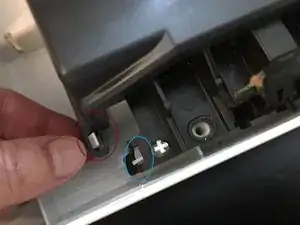

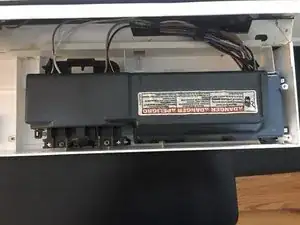

На замке и плате есть чёрная пластиковая крышка. Её фиксируют 3 пластиковых защёлки. На втором фото я обвёл одну слева красным. Две другие — справа. (Защёлка, обведённая синим, удерживает механизм замка — она будет снята позже в процедуре.)

После снятия чёрной пластиковой крышки становится видна сборка замка. Две защёлки удерживают сборку замка на месте — я обвёл их синим.

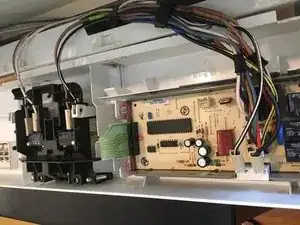

Вот как это выглядит под снятой чёрной крышкой. Провода, подключённые к плате справа, нужно отключить.

Провода от механизма замка слева можно оставить подключёнными. Позже при необходимости нужно будет отвести механизм замка в сторону.

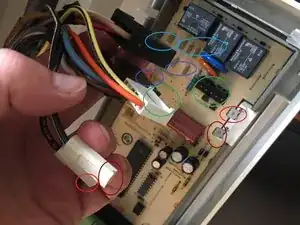

На втором фото я показал все провода, снятые с платы. Я сопоставил цветные метки на проводах и плате, чтобы показать, куда их подключать обратно.

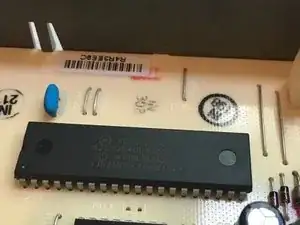

Не существенно, но на третьем фото меня удивило, что для управления циклами использовался процессор Motorola — кажется слишком много вычислительной мощности для посудомоечной машины.

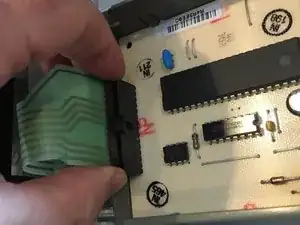

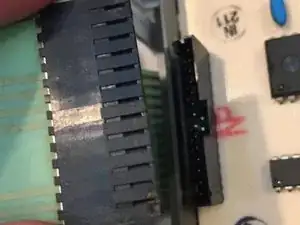

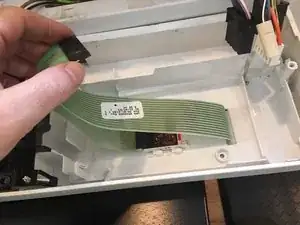

Гибкий зелёный ленточный кабель передаёт сигналы от (неисправной) сенсорной панели на плату. Осторожно, но уверенно потяните вверх чёрный разъём, чтобы отсоединить его от платы.

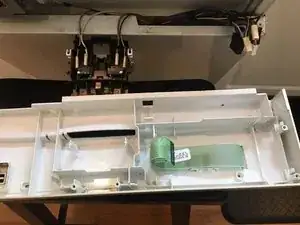

Другой конец ленточного кабеля проходит в корпус сенсорной панели,

Плата установлена в серый пластиковый «салазки». Слева есть две защёлки, которые держат плату на сборке сенсорной панели. Сдвиньте их влево и потяните плату вверх. Плата легко выскользнет слева — там нет дополнительных фиксаторов.
