Замена термозащиты и пускового реле мотора холодильника Whirlpool

Бытовая техника

Используйте данное руководство для замены сборки термозащиты и пускового реле мотора на вашем старом холодильнике Whirlpool с боковой дверцей.

Эта сборка объединяет пусковое реле, которое кратковременно включает пусковую обмотку двигателя, чтобы обеспечить его запуск, и тепловое реле, защищающее двигатель от чрезмерного тока. Если такой ток протекает, двигатель перегревается и, в конечном счёте, выходит из строя.

При выходе этого устройства из строя компрессор не запускается. Если пусковое реле залипает, пусковая обмотка может постоянно оставаться под напряжением, что приведёт к выходу её из строя. При отсутствии работоспособности тепловой защиты двигатель может перегореть.

Руководство основано на холодильнике Whirlpool модели ED5FTGXKQ02.

Шаг 1

Перед началом ремонта выполните следующие действия:

Перекройте основную подачу воды (если подключена)

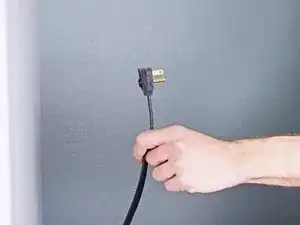

Отключите устройство от сети

Шаг 2

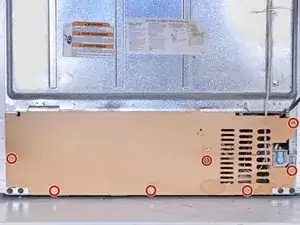

Используйте рожковую отвёртку для удаления винтов с крышки конденсатора

Шаг 3

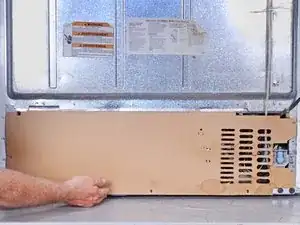

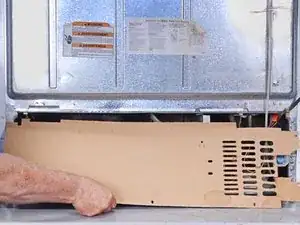

Поднимите нижний край крышки конденсатора от корпуса холодильника.

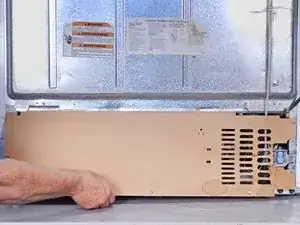

Тяните крышку конденсатора вниз, чтобы освободить её от фиксирующих выступов в верхней части, и снимите её.

Шаг 4

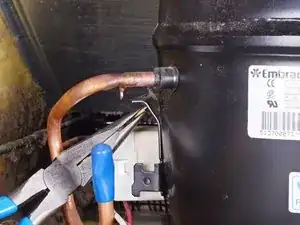

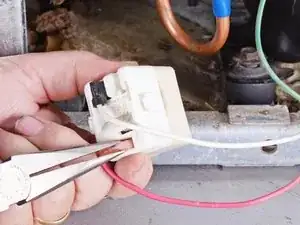

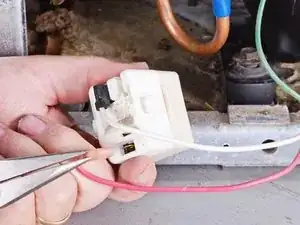

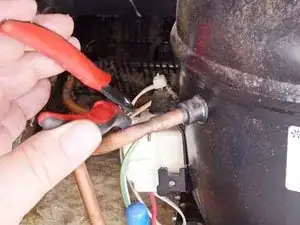

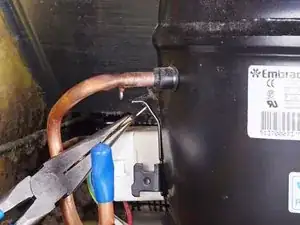

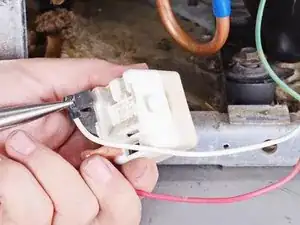

Перережьте стяжки, фиксирующие термозащиту и пусковое реле к компрессору.

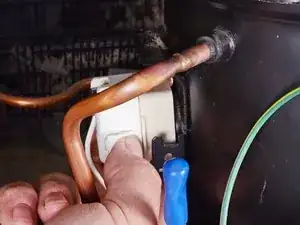

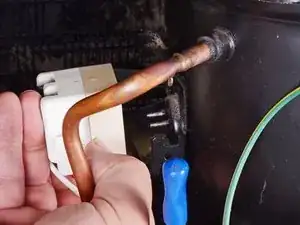

Данное устройство может быть также закреплено металлической скобой или пружинным зажимом. В таком случае отцепите её от одного из крепёжных отверстий и снимите.
