Замена узла пускового реле холодильника Whirlpool
Используйте это руководство, чтобы заменить узел пускового реле или устройство пуска компрессора в вашем холодильнике Whirlpool.
Пусковое реле — это комбинация пускового реле, реле перегрузки и пускового конденсатора, которые отвечают за защиту цепи компрессора. Если вентиляторы работают, а компрессор не запускается, или если вы слышите щелчки от устройства, возможно, узел пускового реле повреждён.
Это руководство подходит для большинства холодильников Whirlpool. Руководство написано с примером холодильника модели WRS315SDHW. Если у вас другая модель, в процессе разборки могут быть незначительные отличия, но общий порядок ремонта останется тем же.
Примечание: На некоторых фотографиях дверцы сняты для наглядности. Снятие дверец не требуется и не изменит процедуру.
Шаг 1
Перед началом ремонта выполните следующие действия:
Перекройте подачу воды
Отключите устройство от электропитания
Шаг 2
Снимите винт(ы), фиксирующие заднюю панель.
Ослабьте винт, удерживающий водяной шланг, чтобы задняя панель могла свободно двигаться.
Шаг 3
Снимите заднюю панель с шасси, потянув её на себя.
Шаг 4

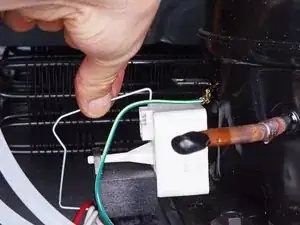

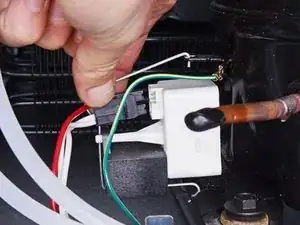

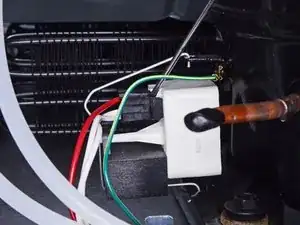

Используйте отвертку с плоским лезвием или подобный инструмент, чтобы отключить любые разъёмы, присоединённые к узлу пускового реле.
Шаг 5

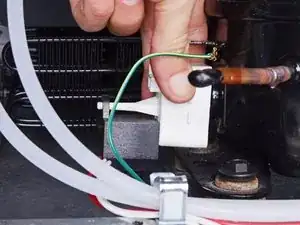

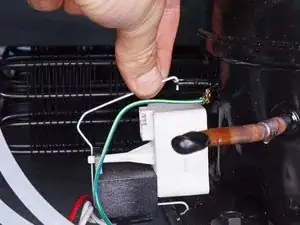

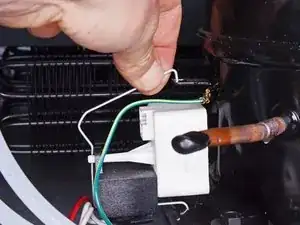

Выньте металлический зажим из отверстия в верхней части узла пускового реле.
Отложите зажим рядом с узлом.
Шаг 6

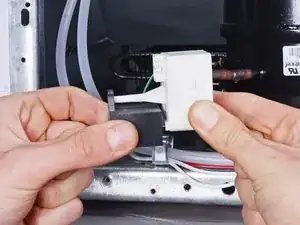

Снимите узел пускового реле, потянув его прямо с штырей на шасси.
Удалите узел пускового реле.
Узел состоит из рабочего конденсатора, пускового реле и реле перегрузки.
Шаг 7

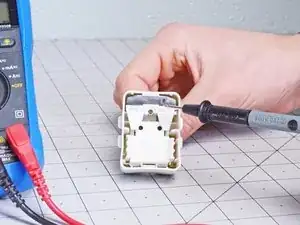

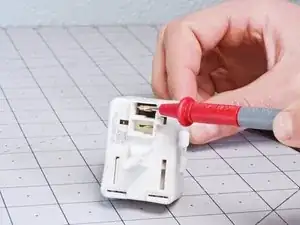

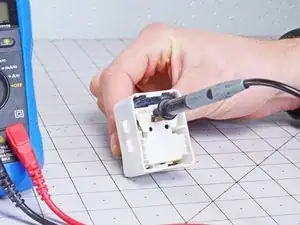

Если у вас есть мультиметр, вы можете измерить сопротивление пускового и реле перегрузки.
Допустимый диапазон: 0–1 Ω для реле перегрузки и 0–5 Ω для пускового реле.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт не удался? Обратитесь за помощью к сообществу Answers.
