Замена термистора холодильника Whirlpool
Используйте это руководство для замены термистора или датчика температуры в вашем холодильнике Whirlpool.
Термистор холодильника измеряет температуру воздуха внутри холодильной камеры и сигнализирует системам регулирования температуры. Если ваш холодильник плохо охлаждает, возможно, термистор вышел из строя.
Для замены термистора морозильной камеры, воспользуйтесь этим руководством.
Данное руководство подойдет для большинства холодильников Whirlpool. Это руководство написано на примере модели WRS315SDHW. Если у вас другая модель, вы можете столкнуться с незначительными отличиями в разборке, но общий процесс ремонта будет таким же.
Примечание: На некоторых фотографиях для наглядности дверь снята. Снимать ее не требуется, и это не повлияет на процедуру.
Шаг 1
Прежде чем приступить к ремонту, выполните следующее:
Отключите подачу воды
Отсоедините устройство от сети питания
Шаг 2
В зависимости от ремонта, откройте одну или обе двери.
Шаг 3

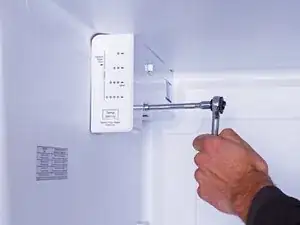

Снимите винт(ы), крепящие узел платы регулирования температуры.

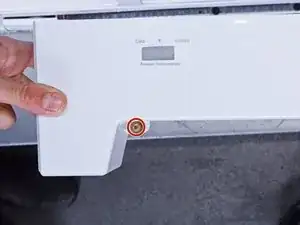

На втором фото показаны возможные места расположения винтов на снятом узле.
Шаг 4

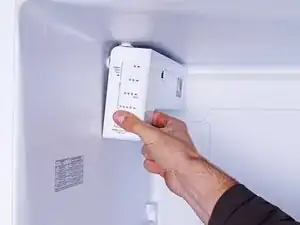

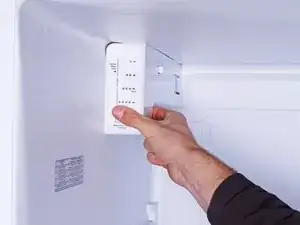

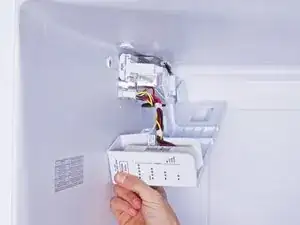

Снимите узел платы регулирования температуры с паза в корпусе.
Оставьте узел в подвешенном состоянии, чтобы получить доступ к его разъемам.
Шаг 5

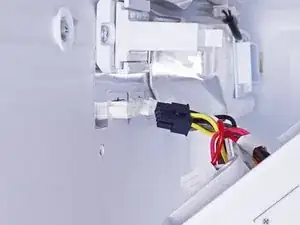

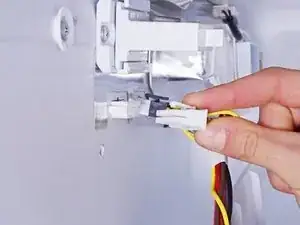

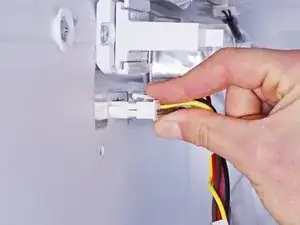

Используйте плоскую отвертку или аналогичный инструмент, чтобы отсоединить все разъемы, подключенные к узлу платы регулирования температуры.
Шаг 6
Снимите узел платы регулирования температуры.
Шаг 7

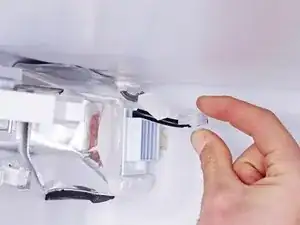

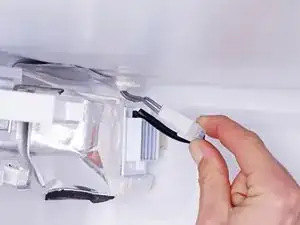

Отсоедините все разъемы, подключенные к термистору.
Шаг 8

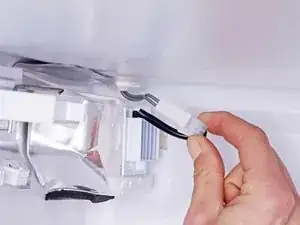

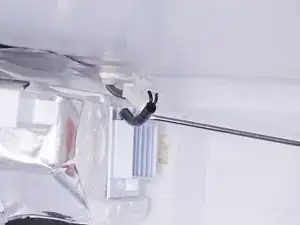

Используйте плоскую отвертку или аналогичный инструмент, чтобы поддеть термистор и извлечь его из паза в корпусе.

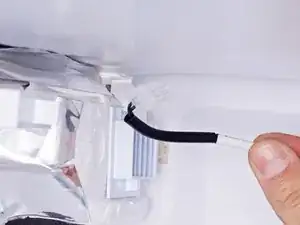

Снимите термистор.
Шаг 9

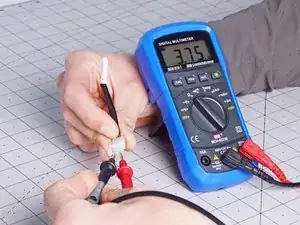

Если у вас есть мультиметр, вы можете проверить сопротивление вашего термистора.
Допустимый диапазон составляет от 2 до 220 кОм. Из-за большого разброса параметров проверьте спецификации для вашего конкретного термистора и убедитесь, что проводите измерение при соответствующей температуре.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Сдайте электронные отходы в переработку в сертифицированный центр по стандартам R2 или e-Stewards.
Ремонт пошел не по плану? Обратитесь за помощью к нашему сообществу Answers.
