Замена электронной платы управления KitchenAid KUDS01DJSS0
Электронную плату управления посудомоечной машины KitchenAid модели KUDS01DJSS можно заменить, следуя этому руководству. Вы можете проверить модель вашей посудомоечной машины, заглянув внутрь дверцы.
Плата управления отвечает за все функции посудомоечной машины: залив, мойку, сушка и слив. Симптомы, соответствующие вашей проблеме, можно диагностировать, просматривая разделы по ремонту посудомоечных машин. Время, необходимое для замены платы управления, используйте, чтобы предупредить домочадцев не включать посудомоечную машину примерно в течение 30 минут.
Перед заменой электронной платы управления убедитесь, что питание отключено. Отключите посудомоечную машину от внешнего источника питания и полностью выключите прибор перед началом работ.
Шаг 1

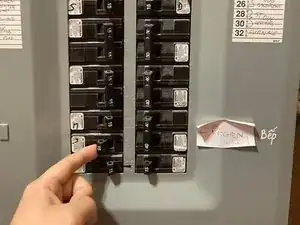

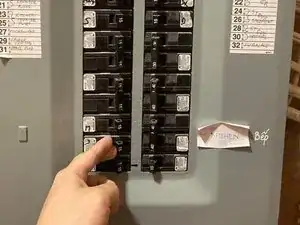

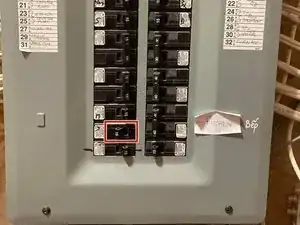

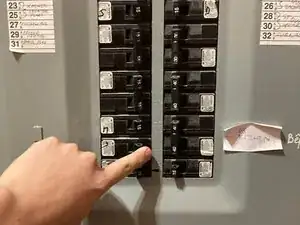

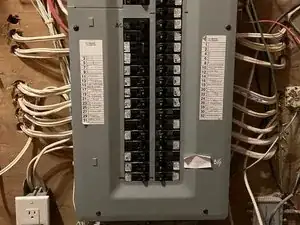

Отключите посудомоечную машину от сети или отключите автоматический выключатель, отвечающий за питание посудомоечной машины.
Чтобы убедиться, что питание отключено, убедитесь, что панель управления не загорается при нажатии кнопки управления или кнопки питания.
Шаг 2

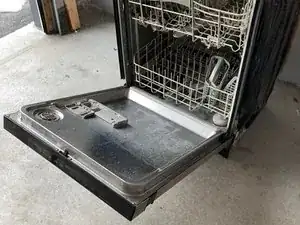

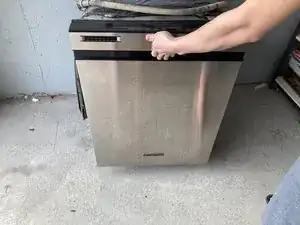

Откройте дверцу посудомоечной машины.
Шаг 3

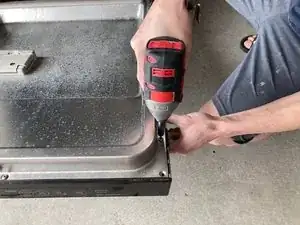

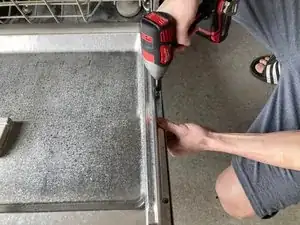

Снимите по четыре винта с каждой стороны дверцы посудомоечной машины (всего восемь винтов).
Снимите по три винта с каждой стороны дверцы посудомоечной машины (всего шесть винтов).
Поддерживайте наружную панель дверцы одной рукой при выкручивании последних двух винтов в верхней части дверцы.
Всего имеется шестнадцать (16) винтов.
Шаг 4

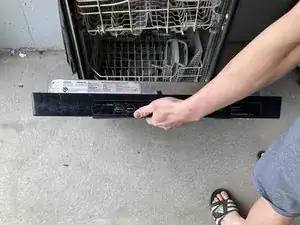

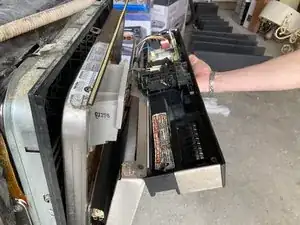

Снимите наружную панель дверцы вместе с панелью управления, потянув её руками.
Шаг 5

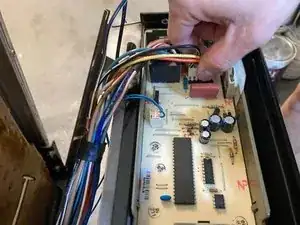

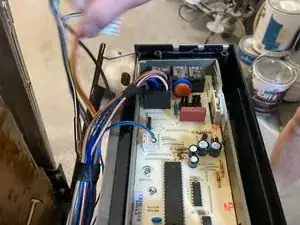

Отсоедините два белых внешних провода, выдернув их.
Два белых разъёма имеют одинаковый размер и находятся близко друг к другу.
Держите панель управления одной рукой при отсоединении электрических соединений от старой платы.
Шаг 6

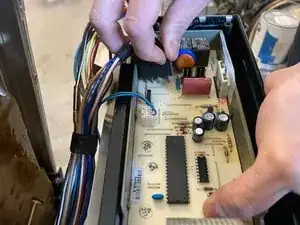

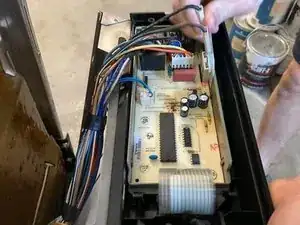

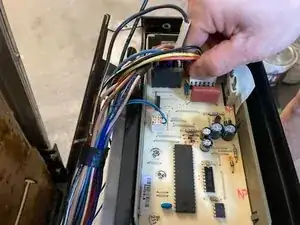

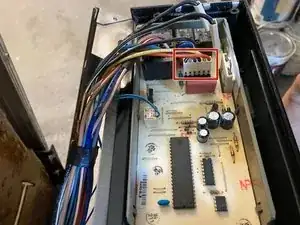

Снимите белый прямоугольный разъём, к которому подключены шесть разноцветных проводов.
Шаг 7

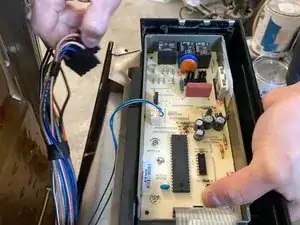

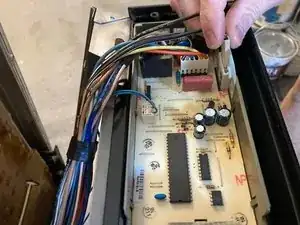

Держите панель управления одной рукой при отсоединении чёрного разъёма.
Чёрный разъём является основным разъёмом для платы управления.
Шаг 8

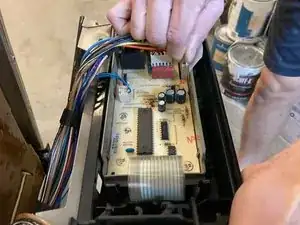

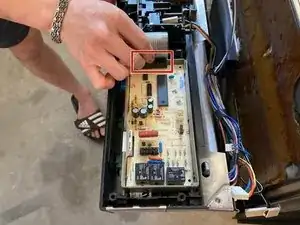

Отсоедините белый и серый ленточные кабели, подключенные к чёрному разъёму.
Шаг 9

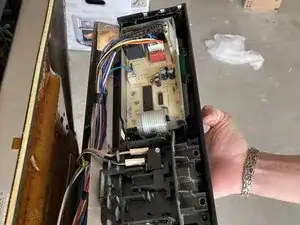

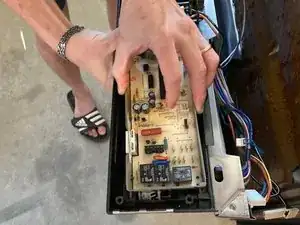

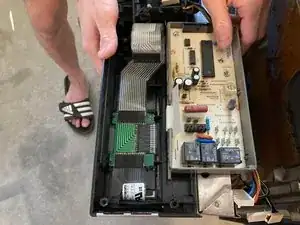

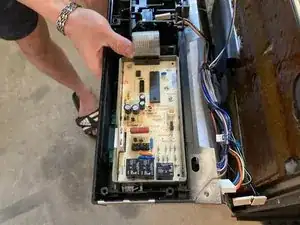

Вытяните электронную плату управления из монтажных пазов руками.
Шаг 10

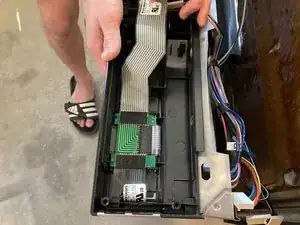

Вставьте новую электронную плату управления в монтажные пазы.
Сдвиньте её вправо, чтобы зацепить фиксатор, пока не услышите щелчок.
Шаг 11
Подключите провода чёрного разъёма к новой электронной плате управления.
Шаг 12
Подключите белый прямоугольный разъём с шестью проводами к новой электронной плате управления.
Шаг 13
Подключите два внешних белых разъёма к новой электронной плате управления.
Шаг 14
Установите наружную панель дверцы и панель управления на внутреннюю панель дверцы и заново подсоедините жгут проводов интерфейса управления пользователем.
Заново установите шестнадцать монтажных винтов.
Шаг 15
Подключите посудомоечную машину и включите автоматический выключатель в доме, чтобы восстановить питание.
Чтобы убедиться, что питание подано, убедитесь, что панель управления загорается при нажатии кнопки управления или кнопки питания.
Перевод руководства с ifixit.com
