Замена платы управления посудомоечной машины Maytag

Перед началом работ обязательно отключите подачу электроэнергии к посудомоечной машине, так как в электрической цепи присутствуют смертельно опасные напряжения. Если устройство подключается через шнур, отсоедините его от розетки; в противном случае отключите питание на автоматическом выключателе.

Полностью откройте дверцу посудомоечной машины, пока она не станет параллельной полу.

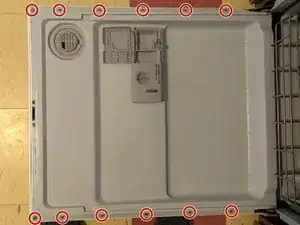

Выкрутите 12 винтов Torx T-15 по боковым сторонам панели дверцы. Два винта, ближайших к петлям, оставьте на последнее.

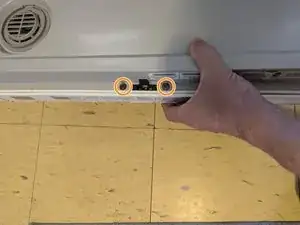

Поддерживая переднюю панель дверцы рукой, выкрутите два более длинных винта Torx T-15 с обеих сторон от замка дверцы.

Если вы не будете поддерживать переднюю панель дверцы при выкручивании последнего винта, она упадёт на пол.

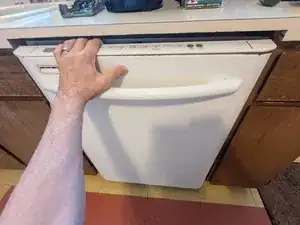

Поднимите дверцу в вертикальное положение, но не закрывайте её полностью, пока она не зафиксируется.

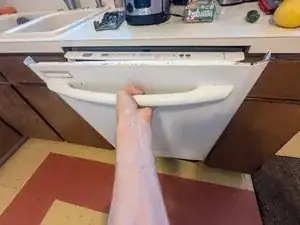

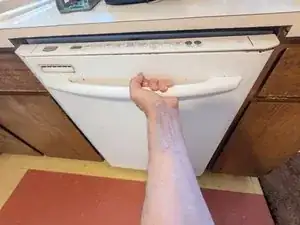

Возьмитесь за дверцу за ручку, чтобы подготовиться к её снятию.

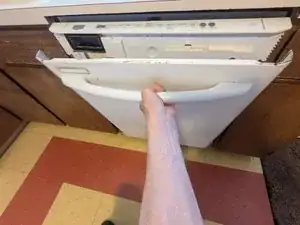

Сдвиньте панель дверцы вперёд на несколько дюймов.

Рядом с петлями по обе стороны панели дверцы находятся две фиксирующие скобы. Поднимите дверцу строго вверх минимум на шесть дюймов, чтобы освободить её от этих скоб.

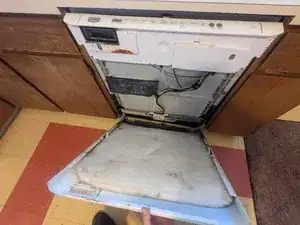

Передняя панель дверцы теперь свободна и может быть отложена в сторону.

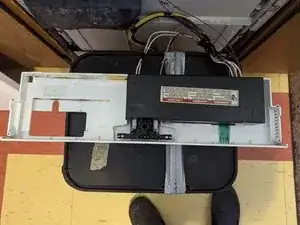

Наличие опоры для панели управления во время работы значительно упростит выполнение всех последующих шагов. В моём случае бак для сухого корма для собак оказался идеальной высоты и размера.

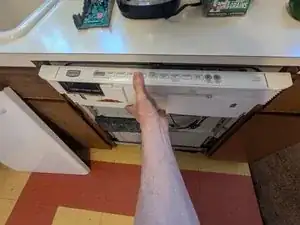

Возьмитесь за панель управления и поднимите её строго вверх, чтобы снять с дверцы.

Положите её вниз, чтобы подготовиться к демонтажу платы управления.

Крышка платы управления зафиксирована двумя фиксаторами — по одному с каждой стороны. Первый показан на противоположной стороне, рядом с пучком проводов.

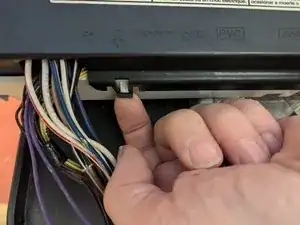

Второй фиксатор виден прямо под моим большим пальцем на втором фото; просто нажмите на него, чтобы освободить.

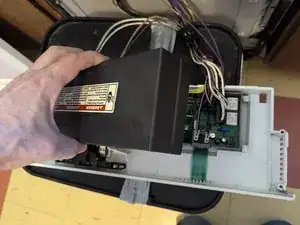

Крышка теперь свободна и может быть снята и отложена в сторону.

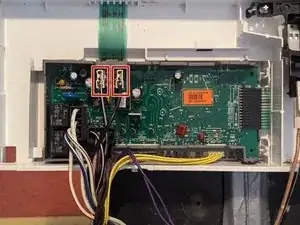

Отсоедините два провода, подключённых к термопредохранителю. Обратите внимание, что их может быть непросто отключить, и, возможно, придётся удерживать предохранитель одной рукой, чтобы не вытащить его из крепления.

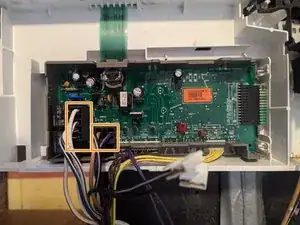

Отключите два больших силовых разъёма, взявшись за чёрную пластмассовую часть разъёма, и потяните их оба строго вверх.

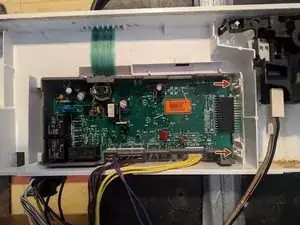

На этом этапе плата управления зафиксирована двумя защёлками, указанными красными стрелками. Освобождение обеих защёлок позволит поднять плату с панели управления.

Не пытайтесь полностью извлечь плату управления, так как ещё предстоит отключить несколько проводов.

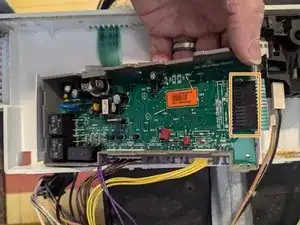

Отключите сенсорную панель, сдвинув разъём строго в сторону от платы управления.

Остались три краевых разъёма. Переверните плату и установите её на ребро, чтобы получить к ним доступ.

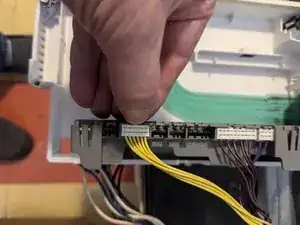

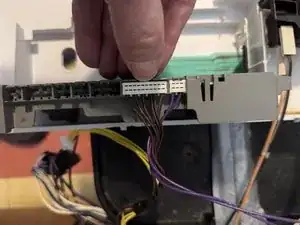

Каждый разъём зафиксирован одной защёлкой; слегка согните защёлку, затем аккуратно возьмитесь за провода и потяните строго вверх, чтобы отсоединить разъём.

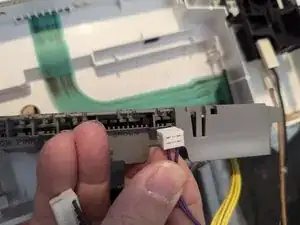

Отсоедините оставшиеся два разъёма.

Краевые разъёмы имеют разные размеры, а провода цветовая маркировка, поэтому нужно приложить усилия, чтобы подключить их неправильно, так как каждый разъём помечен в соответствии с цветом.

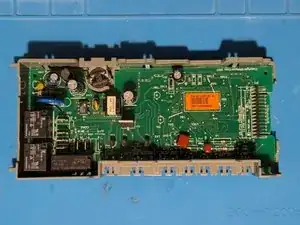

Плата управления теперь свободна.
