Замена водяного насоса Ninja Coffee Bar CF086

Убедитесь, что Ninja Coffee Bar отключён от сети и у вас есть сухое, чистое рабочее место для выполнения этой задачи.

Снимите кофейник и резервуар для воды и отложите их в сторону.

Открутите винты T-10 с нижней крышки устройства и снимите эту нижнюю крышку.

Открутите и снимите слой нагревательной пластины. Это откроет внутреннее устройство машины.

Найдите элемент нагрева воды внутри кофеварки.

Открутите два указанных винта J1S1 у основания элемента нагрева воды.

Открутите и снимите оставшиеся винты J1S1, которые крепят элемент нагрева воды к внутренней части устройства.

Удерживая, снимите зажим, фиксирующий трубку, которая подводит воду к основанию элемента нагрева.

Отсоедините трубку от элемента нагрева воды.

Найдите изолированный провод, подводящийся к боку элемента нагрева воды. Снимите этот провод.

Найдите два провода, выходящие из элемента нагрева воды и идущие в обжимные клеммы.

Используя бокорезы, перережьте эти провода рядом с обжимными клеммами.

С помощью бокорезов перережьте оставшиеся провода, идущие к обжимным клеммам от кофемашины.

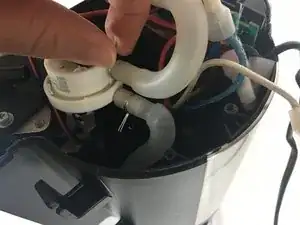

Сожмите и снимите зажим, фиксирующий основную трубку, подводящуюся к элементу нагрева воды. Снимите эту трубку.

Снимите элемент нагрева воды.

Используя стрипперы для проводов, зачистите срезанные провода от кофемашины рядом с их обрезанными концами, обнажив по 2 см металлического проводника у каждого.

Аналогично зачистите провода на запасном элементе нагрева. Используя стрипперы, обнажите по 2 см металлического проводника на концах проводов.

Подготовьте два обжимных разъема, заполнив их диэлектрической смазкой.

С помощью обжимного разъема соедините зачищенный конец провода от запасного элемента нагрева с зачищенным концом соответствующего провода от кофемашины.

Вторым обжимным разъемом повторите для оставшейся пары зачищенных проводов.

С помощью подходящего инструмента для обжима зажмите разъемы.

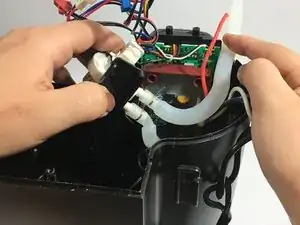

Найдите водяной насос внутри устройства.

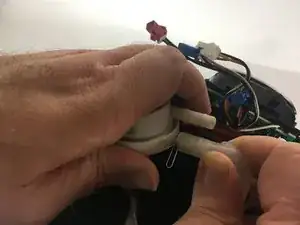

Сожмите и снимите зажимы, фиксирующие трубки, подключенные к стороне водяного насоса.

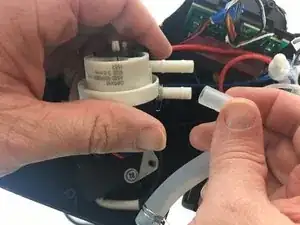

Снимите трубки, прикрепленные к стороне водяного насоса.

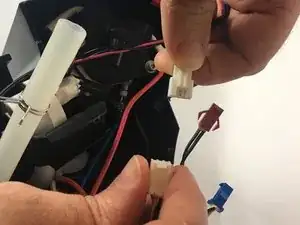

Проследите три провода, выходящие из водяного насоса, до разъема, который соединяет их с проводами внутри устройства.

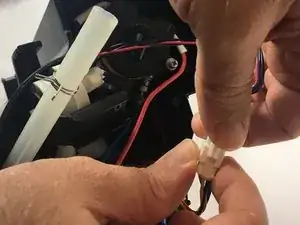

Отсоедините разъем и извлеките водяной насос.
