Замена водяного насоса Ninja Coffee Bar CF080

Разверните машину так, чтобы её днище было обращено к Вам.

Открутите шесть винтов 0,6 см, удерживая нижнюю плату, используя отвертку Torx #10, чтобы снять плату.

Открутите один винт 0,6 см отверткой PH1, чтобы снять плату.

С умеренной силой вставьте пластмассовый монтажный инструмент между разделением, чтобы снять нижнюю плату.

Снимите нижнюю плату, приложив умеренную силу.

Открутите восемь винтов размером 0,6 см крестовой отверткой Phillips #1, удерживая серебристые крепления по бокам нагревательной пластины.

По четыре винта с каждой стороны, два серебристых крепления нужно снять с серебристой планки, удерживающей нагревательную пластину (по одному на каждом конце).

Открутите два винта размером 0,6 см крестовой отверткой Phillips #1.

Серебристая планка отпадёт, как только винты будут удалены.

Снимите нагревательную пластину с машины, осторожно выдвигая её.

Снимите девять винтов 0,5 см крестовой отверткой Phillips #2.

Некоторые винты труднее увидеть из-за глубины отверстий.

Рекомендуется использовать удлинитель Extender 4 с отверткой Phillips #2 для удобства выкручивания винтов в глубоких отверстиях машины.

Снимите два винта 0,6 см крестовой отверткой Phillips #2.

Отсоедините разноцветные провода друг от друга, держа каждое соединение большим и указательным пальцами обеих рук, затем разделите, потянув с соответствующей силой.

Имеются 1 синий, 1 чёрный, 1 красный и 2 белых провода.

Снимите чёрную плату, проводя её через провода манёвренным движением.

Возьмитесь за нижний край панели и потяните её на себя, чтобы извлечь модуль из машины.

Снимите три винта 0,6 см крестовой отверткой Phillips #1.

Они находятся в чёрных отверстиях: один вверху и два внизу.

Снимите чёрную плату, прикреплённую к модулю.

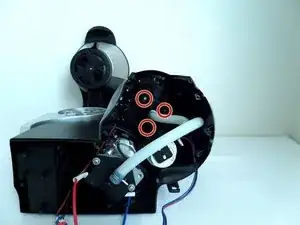

Снимите три винта 0,6 см, используя крестовую отвертку Phillips #1 с удлинителем Extender 4.

Винты скрыты внутри машины.

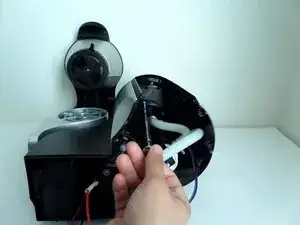

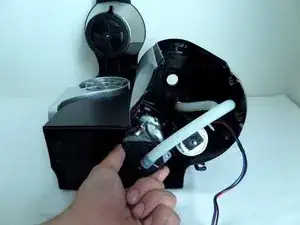

Потяните водяную трубку на себя, чтобы отсоединить её верхнюю часть от машины.

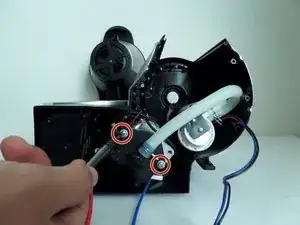

Снимите два винта 0,8 см крестовой отверткой Phillips #1.

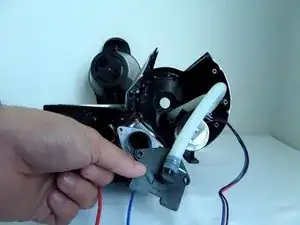

Возьмитесь за крышку держателя чёрной ромбовидной формы и оттяните её, чтобы отделить трубку от машины.

Будьте осторожны и снимайте аккуратно, так как крышка удерживает белую трубку под ней.
