Замена сетевого шнура Ninja Coffee Bar CF086

Убедитесь, что Ninja Coffee Bar отключён от сети и что у вас сухое, чистое рабочее место для выполнения этой операции.

Снимите кофейник и резервуар для воды и отложите их в сторону.

Выверните винты T-10 из нижней крышки устройства и снимите нижнюю крышку.

Открутите и снимите слой нагревательной пластины. Это откроет внутренние компоненты устройства.

Найдите нагревательный элемент для воды внутри кофеварки.

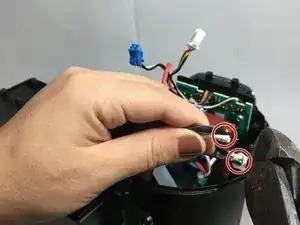

Выверните два указанных винта J1S1 у основания нагревательного элемента.

Открутите и снимите оставшиеся винты J1S1, которые закрепляют нагревательный элемент внутри корпуса.

Возьмите и снимите зажим, удерживающий трубку, подающуюся к основанию нагревательного элемента.

Отсоедините трубку от нагревательного элемента.

Найдите изолированный провод, входящий в боковую часть нагревательного элемента. Снимите этот провод.

Найдите два провода, выходящие из нагревательного элемента и подключённые к обжимным клеммам.

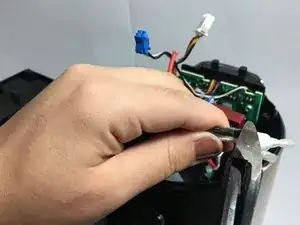

С помощью бокорезов перережьте эти провода близко к обжимным клеммам.

С помощью бокорезов обрежьте оставшиеся провода, подведённые к обжимным клеммам со стороны корпуса кофеварки.

Сожмите и снимите хомут, который фиксирует основную трубку, подающуюся к нагревательному элементу. Снимите эту трубку.

Удалите нагревательный элемент.

С помощью стрипперов снимите изоляцию с отрезанных проводов в кофеварке у мест срезов, обнажив 2 см металлического жилы на каждом проводе.

Аналогично снимите изоляцию с проводов нового нагревательного элемента. С помощью стрипперов обнажите 2 см металлической жилы на концах проводов.

Подготовьте две обжимные клеммы, заполнив их диэлектрической смазкой.

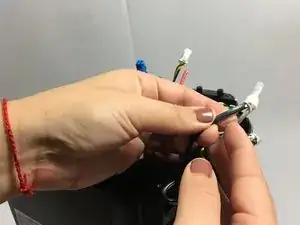

С помощью обжимной клеммы соедините оголённый конец провода от нового нагревательного элемента с соответствующим оголённым проводом из кофеварки.

Второй обжимной клеммой повторите процедуру для оставшейся пары оголённых проводов.

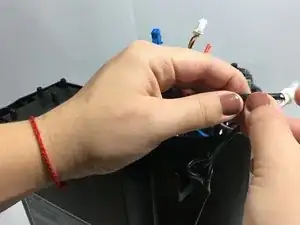

С помощью подходящего инструмента обожмите клеммы.

Сетевой шнур раздваивается и подаётся в два герметичных обжимных соединителя. Два провода от кофеварки также входят в эти соединители.

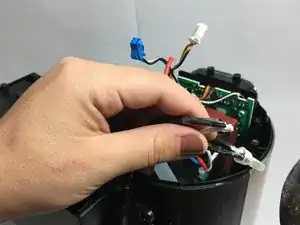

Найдите нейтральный провод, который входит в обжимной соединитель со стороны устройства. Пометите этот провод.

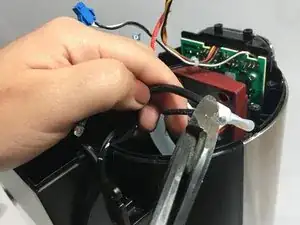

С помощью бокорезов перережьте провода от вашего устройства ниже обжимных соединителей.

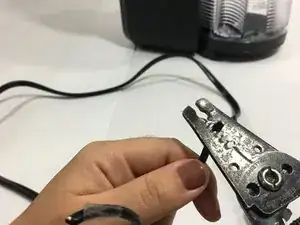

С помощью стрипперов аккуратно снимите изоляцию, обнажив 2 см металлической жилы с каждого срезанного конца.

Нанесите диэлектрическую смазку на внутренние поверхности двух новых обжимных клемм.

Вставьте оголённые концы проводов в обжимные клеммы.

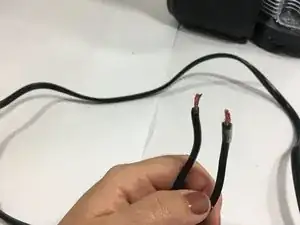

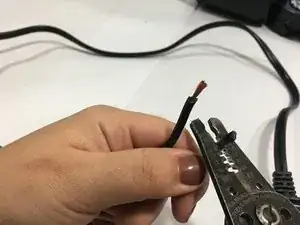

Найдите концы нового сетевого шнура. Они должны быть уже оголены; если нет, снимите 2 см изоляции с помощью стрипперов.

Пропустите концы нового сетевого шнура в обжимные клеммы. Обожмите клеммы подходящим инструментом.
