Замена нагревательного элемента воды Ninja Coffee Bar CF086
Нагревательный элемент воды — это резистивная витая проволока, которая кипятит воду, используемую для приготовления. Это руководство описывает, как заменить нагревательный элемент.
Шаг 1

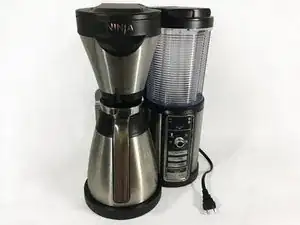

Убедитесь, что Ninja Coffee Bar отключён от сети, и подготовьте сухое, чистое рабочее место для выполнения этой задачи.

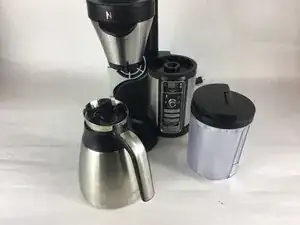

Снимите кофейник и резервуар для воды и отложите их в сторону.
Шаг 2

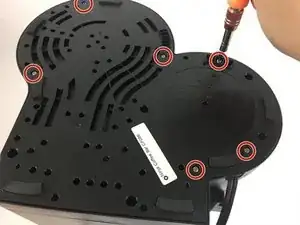

Открутите винты T-10 с нижней крышки аппарата и снимите эту нижнюю крышку.
Шаг 3

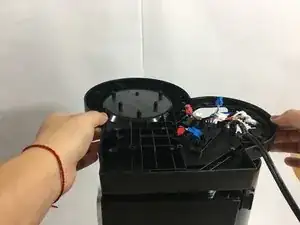

Открутите и снимите слой нагревательной пластины. Это откроет внутреннее устройство аппарата.
Шаг 4
Найдите нагревательный элемент воды внутри корпуса кофеварки.

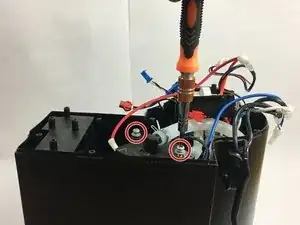

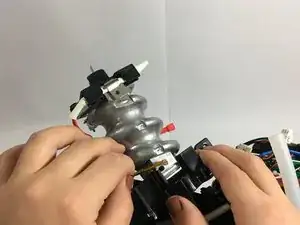

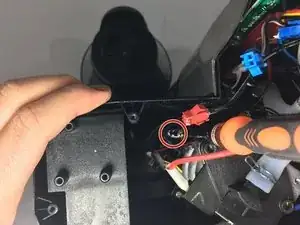

Открутите два указанных винта J1S1 у основания нагревательного элемента воды.
Шаг 5

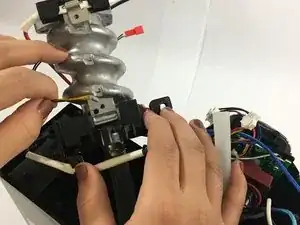

Открутите и снимите оставшиеся винты J1S1, которые крепят нагревательный элемент воды к корпусу устройства.
Шаг 6

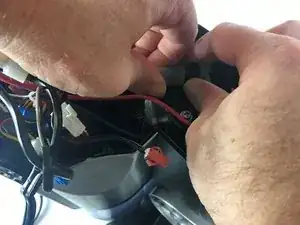

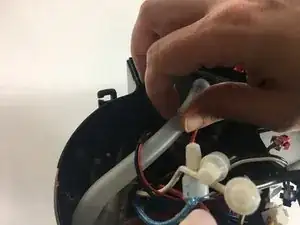

Схватите и снимите хомут, фиксирующий трубку, подающуюся к основанию нагревательного элемента воды.
Отсоедините трубку от нагревательного элемента воды.
Шаг 7

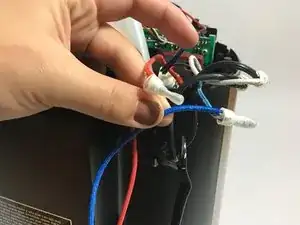

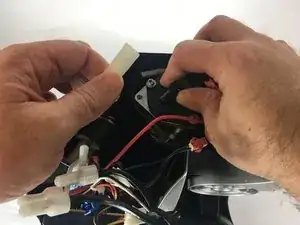

Найдите изолированный провод, подведённый к боковой части нагревательного элемента воды. Снимите этот провод.
Шаг 8

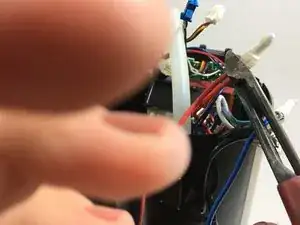

Найдите два провода, выходящие из нагревательного элемента воды и подключённые к обжимным клеммам.

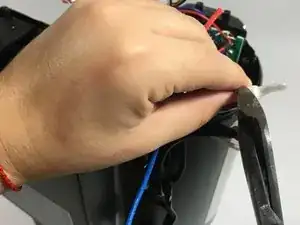

С помощью бокорезов перережьте эти провода рядом с обжимными клеммами.
Используя бокорезы, перережьте оставшиеся провода, идущие к обжимным клеммам со стороны кофеварки.
Шаг 9

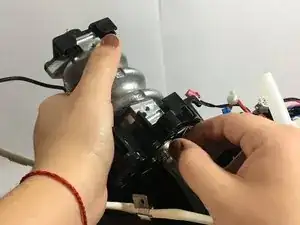

Сожмите и снимите хомут, который фиксирует основную трубку, подающуюся к нагревательному элементу воды. Снимите эту трубку.

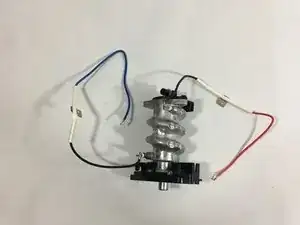

Снимите нагревательный элемент воды.
Шаг 10

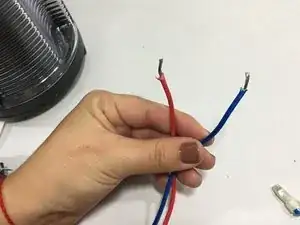

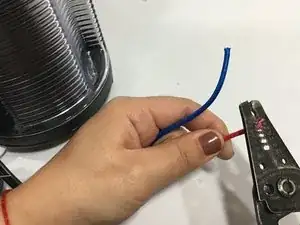

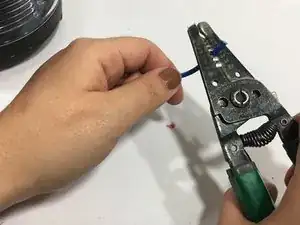

С помощью стрипперов снимите изоляцию с отрезанных проводов кофеварки у их срезанных концов, обнажив по 2 см металлического проводника с каждого провода.
Аналогичным образом снимите изоляцию с проводов вашего нового нагревательного элемента. С помощью стрипперов обнажите по 2 см металлического проводника с концов проводов.
Шаг 11
Подготовьте два обжимных соединителя, заполнив их диэлектрической смазкой.
Используйте обжимной соединитель, чтобы соединить оголённый конец провода от нового нагревательного элемента с оголённым концом соответствующего провода от кофеварки.
Вторым обжимным соединителем повторите процедуру для оставшейся пары оголённых проводов.
С помощью соответствующего обжимного инструмента обожмите соединители.
Заключение
Для завершения сборки устройства выполните шаги 2–7 в обратном порядке.
