Замена трубки с горячей водой в однопорционной системе Ninja Coffee Bar®
Трубки подвержены протечкам, и замена трубки с горячей водой может устранить существующие проблемы с устройством или предотвратить их в будущем. Замена основной трубки горячей воды требует отвёртывания винтов на верхней и нижней панелях, поэтому полезно использовать магнитный коврик iFixit для хранения мелких винтов.
Шаг 1

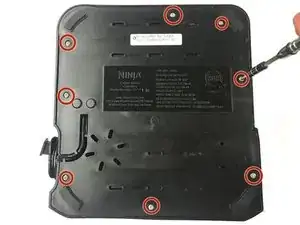

Удалите восемь винтов 6 мм с помощью крестообразной отвёртки #1.

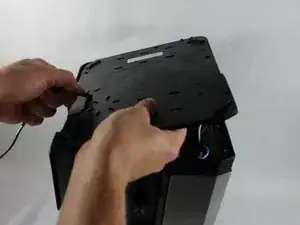

Снимите нижнюю крышку.
Шаг 2

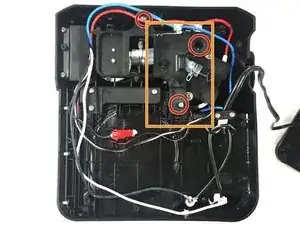

Удалите три винта 6 мм с помощью крестообразной отвёртки #1.
Снимите пластиковую крышку.
Шаг 3
Отсоедините трубки клапана от самого клапана, сжав фиксаторы и потянув трубки от клапана.
Шаг 4

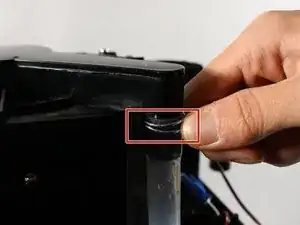

Отсоедините трубки клапана от корпуса устройства, сжав фиксаторы и сдвинув трубки с места.
Шаг 5

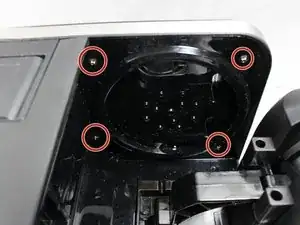

Открутите четыре винта 6 мм с крестообразной головкой #1 с нижней стороны области корзины.

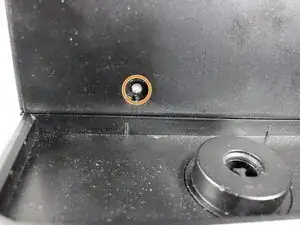

Удалите один винт 6 мм с крестообразной головкой #1 с боковой стороны устройства.
Шаг 6

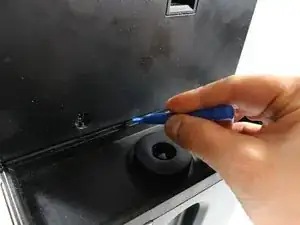

Медленно подденьте верхнюю крышку от корпуса над корзиной для заваривания и у основания резервуара для воды вдоль боковой стороны верхней крышки.
Шаг 7

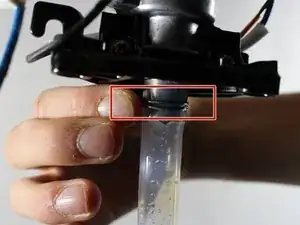

Отделите шланг от верхнего сопла, сжав хомут и слегка потянув шланг вниз.
Шаг 8

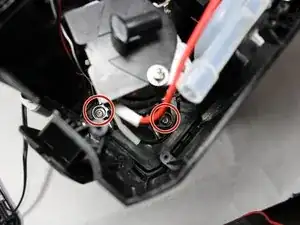

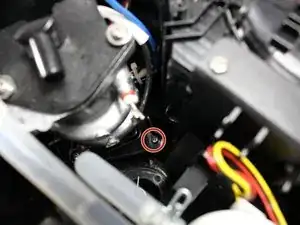

С помощью крестообразной отвёртки #1 с удлинителем удалите три винта 6 мм, крепящие нагревательный элемент к корпусу.
Шаг 9
Извлеките нагревательный элемент из устройства.
Шаг 10

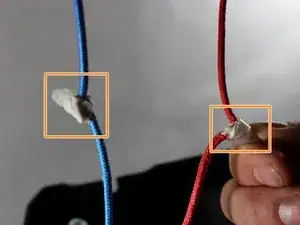

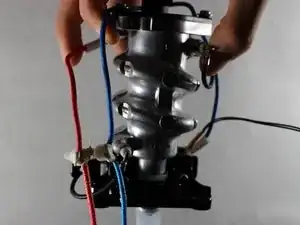

Сожмите зажим и разделите сигнальные провода.
С помощью стриппера/обжимного инструмента разожмите соединители проводки.
Соединители проводки запечатаны вместе, что затрудняет их разъединение. Рассмотрите возможность разрезания и повторного подключения проводки.
Шаг 11

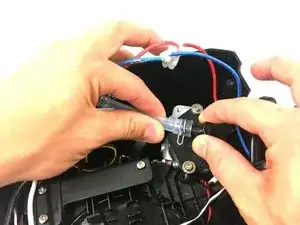

Сожмите соединитель и оттяните трубку от нагревательного элемента.
Осмотрите трубку на предмет повреждений и/или слабых мест и при необходимости замените её.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
